使用指导

概述

产品由核心板、底板、功能模块组成，使用时将核心板插入底板上的核心板位，功能模块插入底板上的通用格子位中。核心板上的单片机IO通过底板与功能模块上的元器件连接起来。
每个格子位包含VCC1、VCC2、GND、GPIO四个定义。其中VCC1固定是3.3V，VCC2跟随外接电源适配器输入电压。
不论什么规格的功能模块均可在格子位中可以任意旋转插拔，不分方向。
核心板也可180度旋转插入底板，但本使用指导仅提供按箭头方向插入时的核心板-底板IO对照图，反过来插不会烧板，也可使用，但IO对照图与本使用指导不相符。
核心板上的TYPE-C接口可给底板和功能模块供3.3V的电，当功能模块需要用到5V、12V等其它电压时，需要在底板上插电源模块（PS01、PS02等）使用。

使用步骤

• 第一步 选中要用的底板；

• 第二步 选中要用的核心板，将核心板按箭头指示的方向插入底板中（方向插反也可以用，但本文所用的IO对照图是正面插入的）；

• 第三步 将功能模块插入到任意格子位中，任意方向均可。对照本文中的“核心板---底板IO对照图”来确定插入模块的位置对应的核心板的IO。

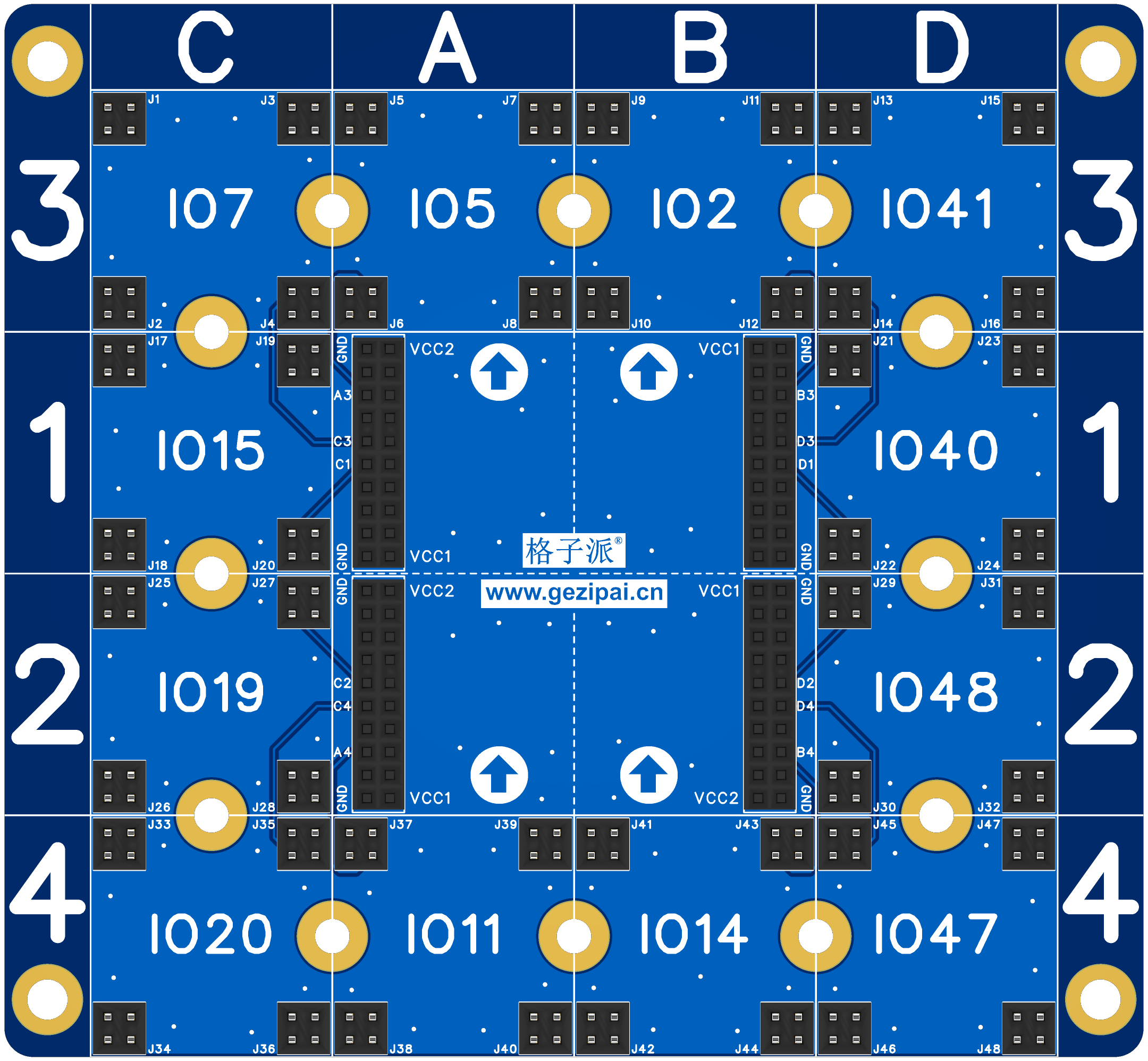

16格底板

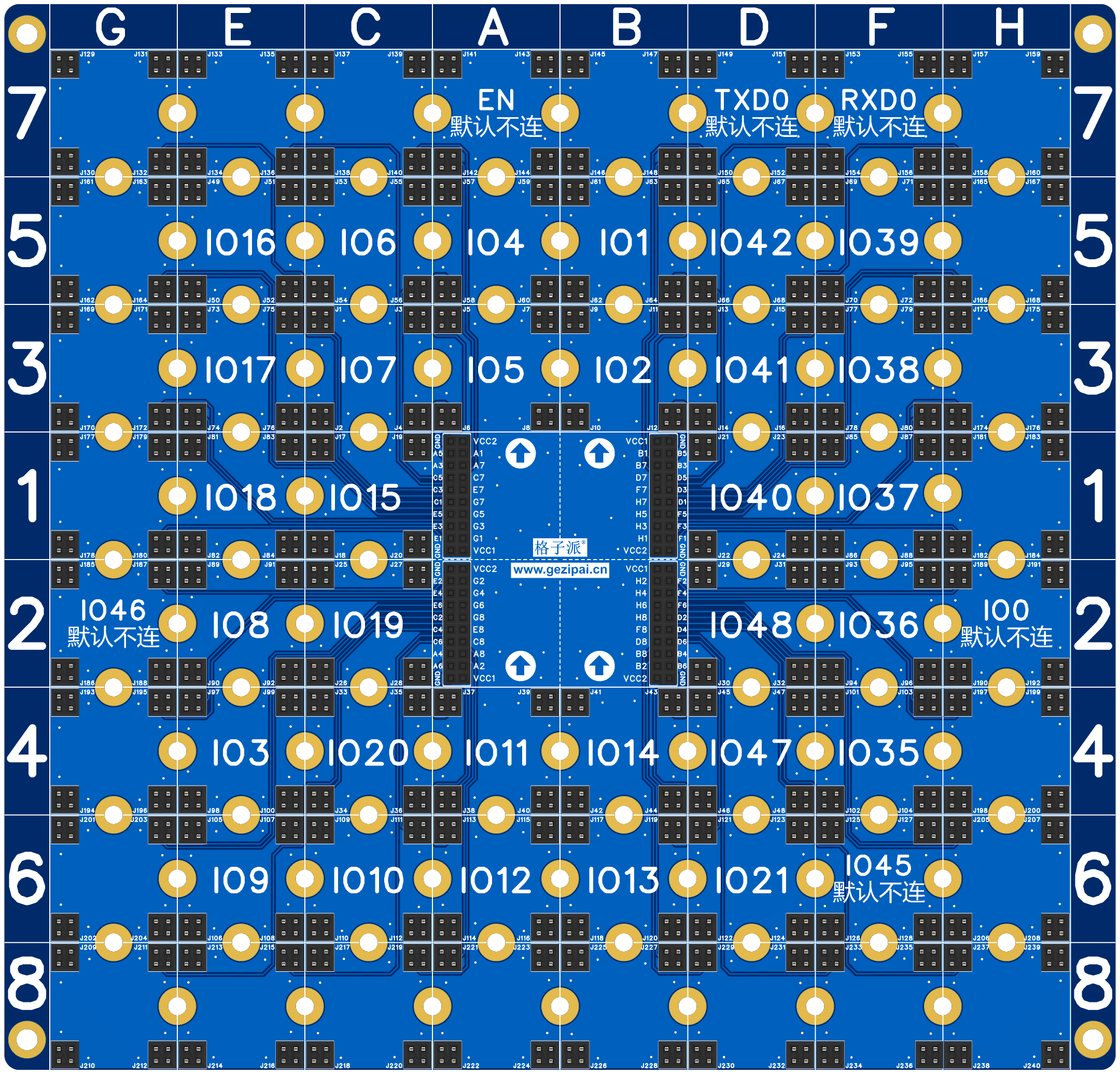

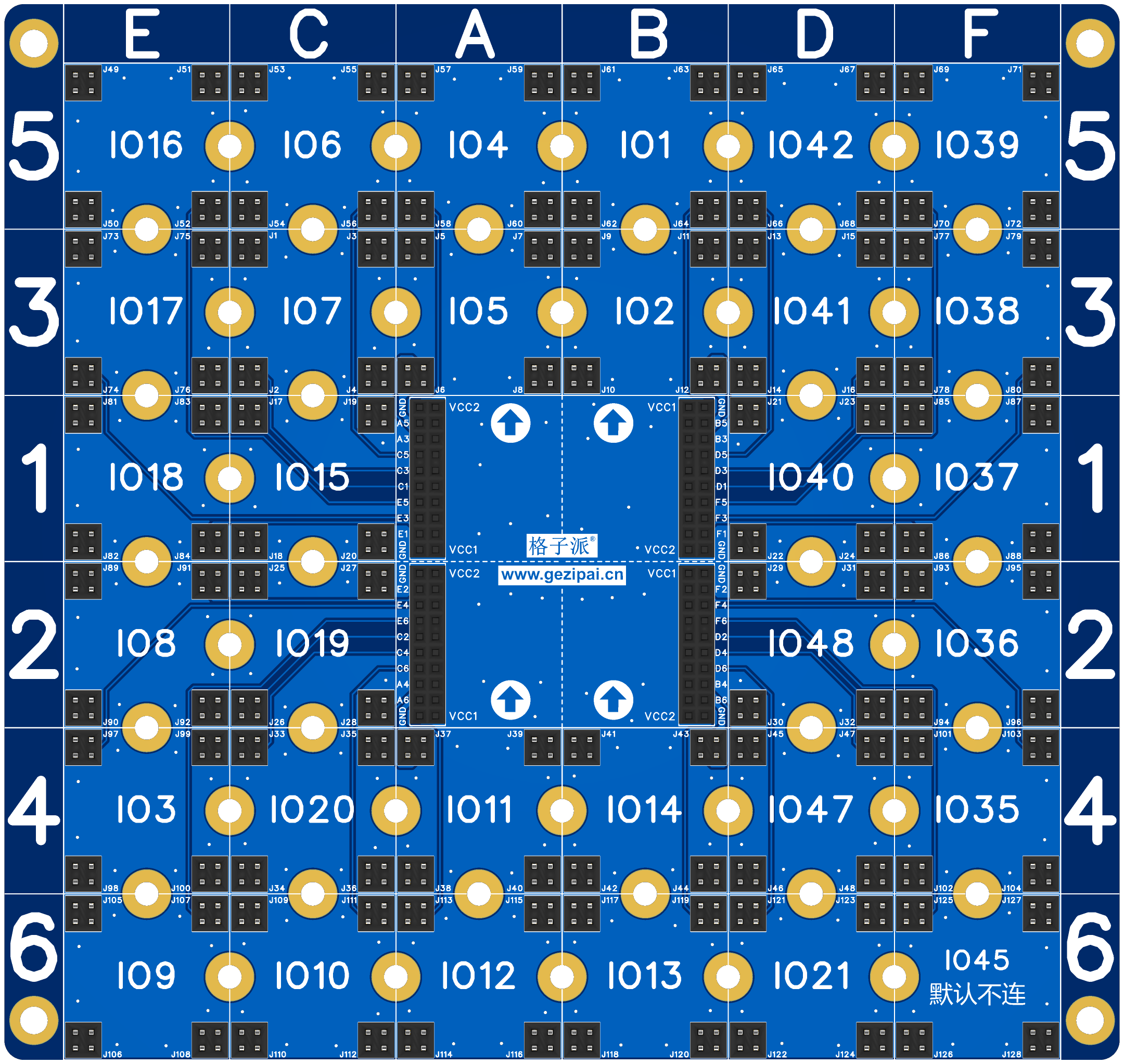

核心板---底板IO对照图
