核心板
- ESP01

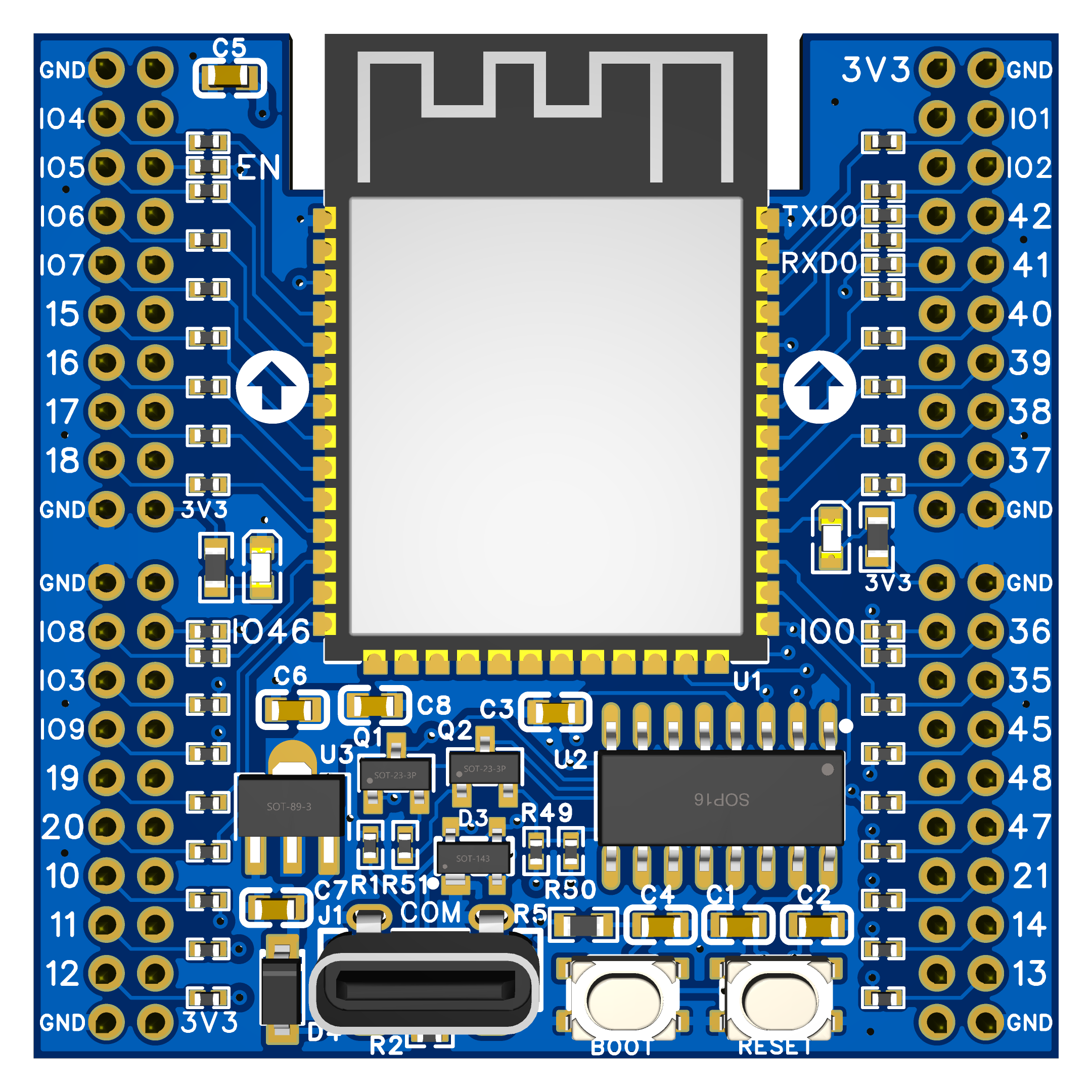

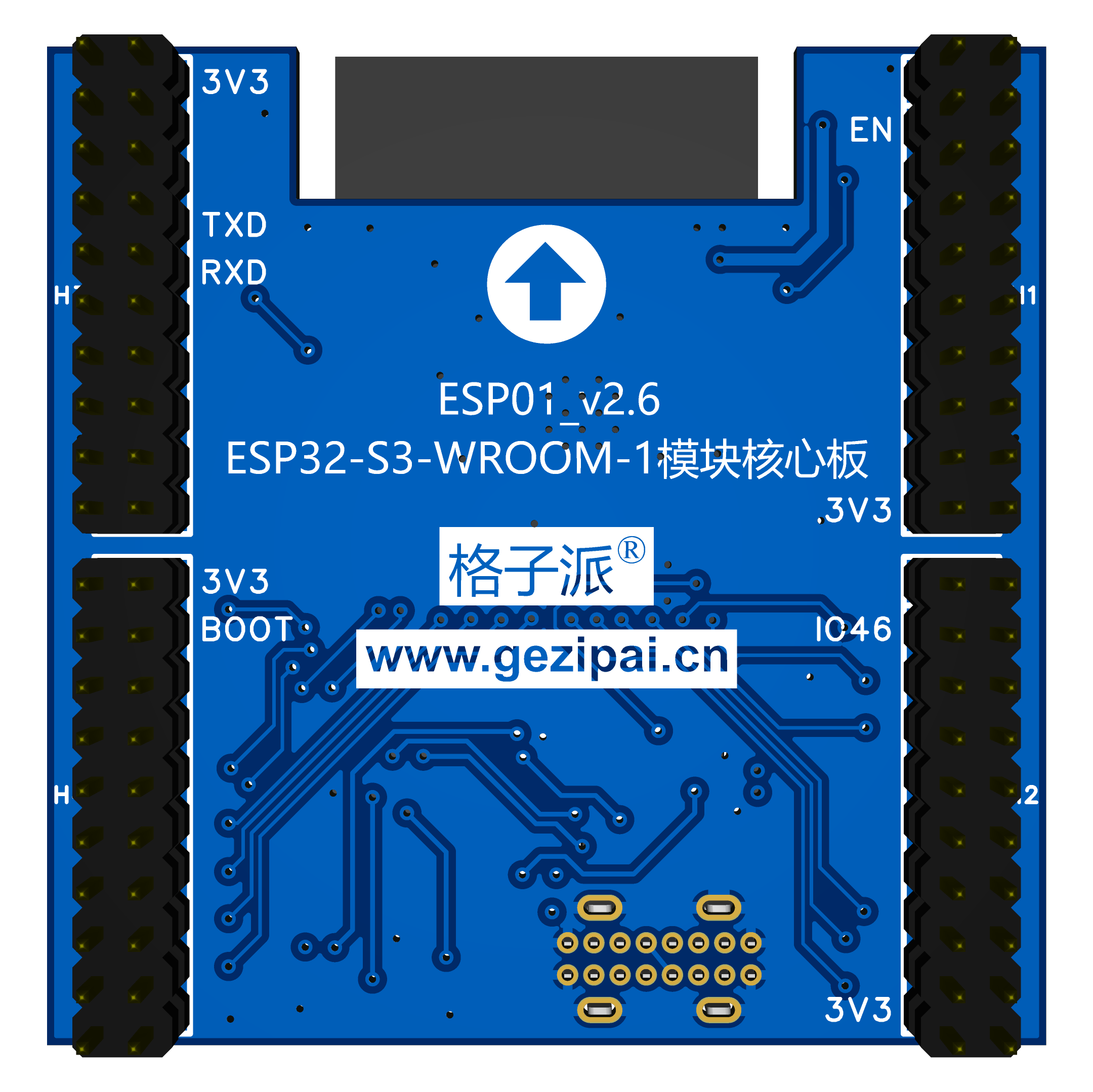

ESP32-S3核心板使用乐鑫ESP32-S3-WROOM-1系列模块，板载CH343G芯片，可使用TYPE-C接口直接进行串口调试和程序下载。模块插入底板时占用4个核心板格子位。
技术规格
| 参数 | 说明 |
|---|
| 微控制器 | ESP32-S3 |
| 输入电压 | TYPE-C:5V 排针:3.3V |
| 最大主频 | 240MHz |
| FLASH | 4/8/16 MB flash |
| SRAM | 512KB |
| PRAM | 0/2/8 PSRAM |
| GPIO | Up to 36 |
| UART | 3 |
| SPI | 4 |
| I2C | 2 |
| USB OTG | 1 |
| ADC | 12位 |
| 长度 | 42mm |
| 宽度 | 42mm |

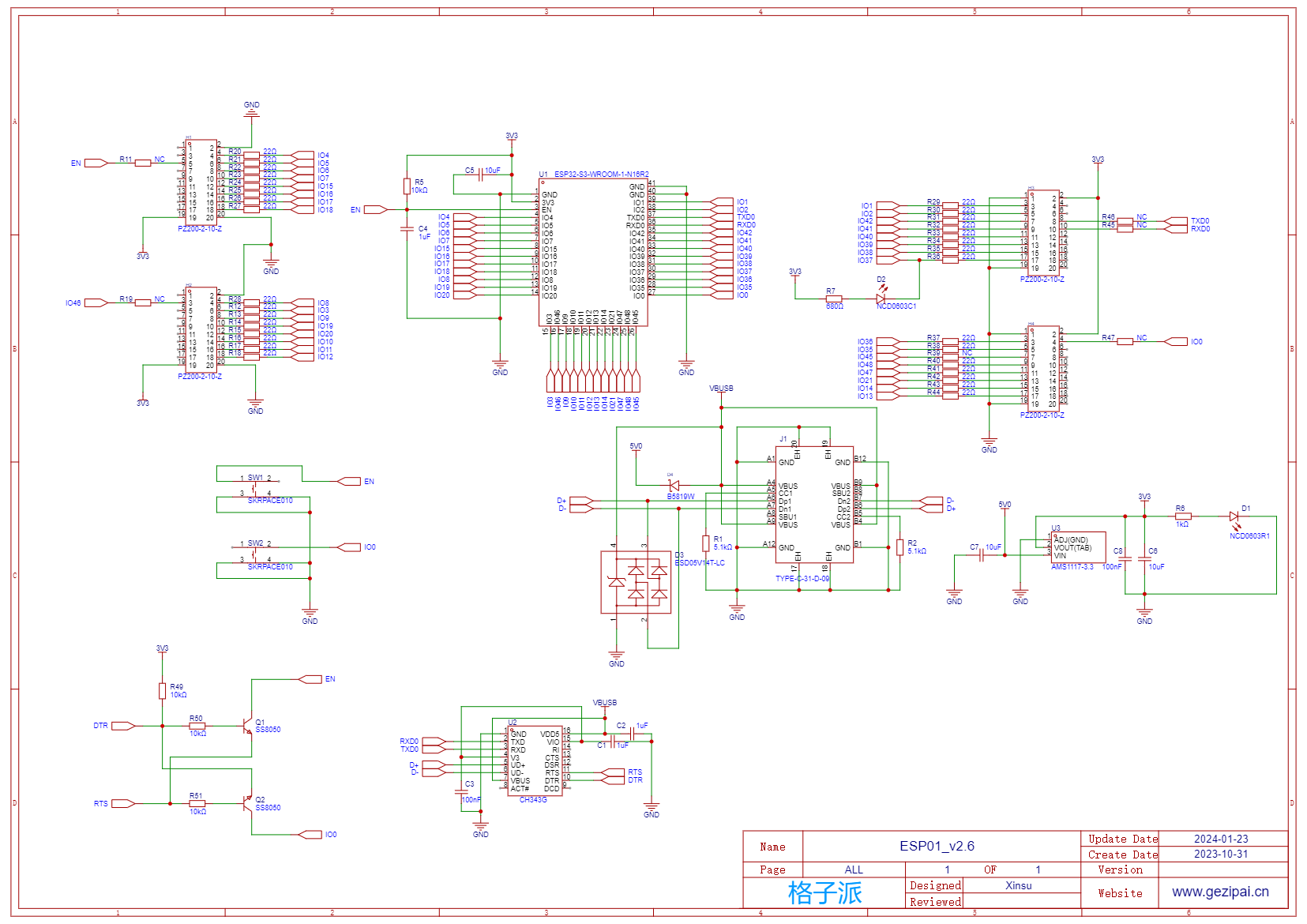

原理图
点击下载
