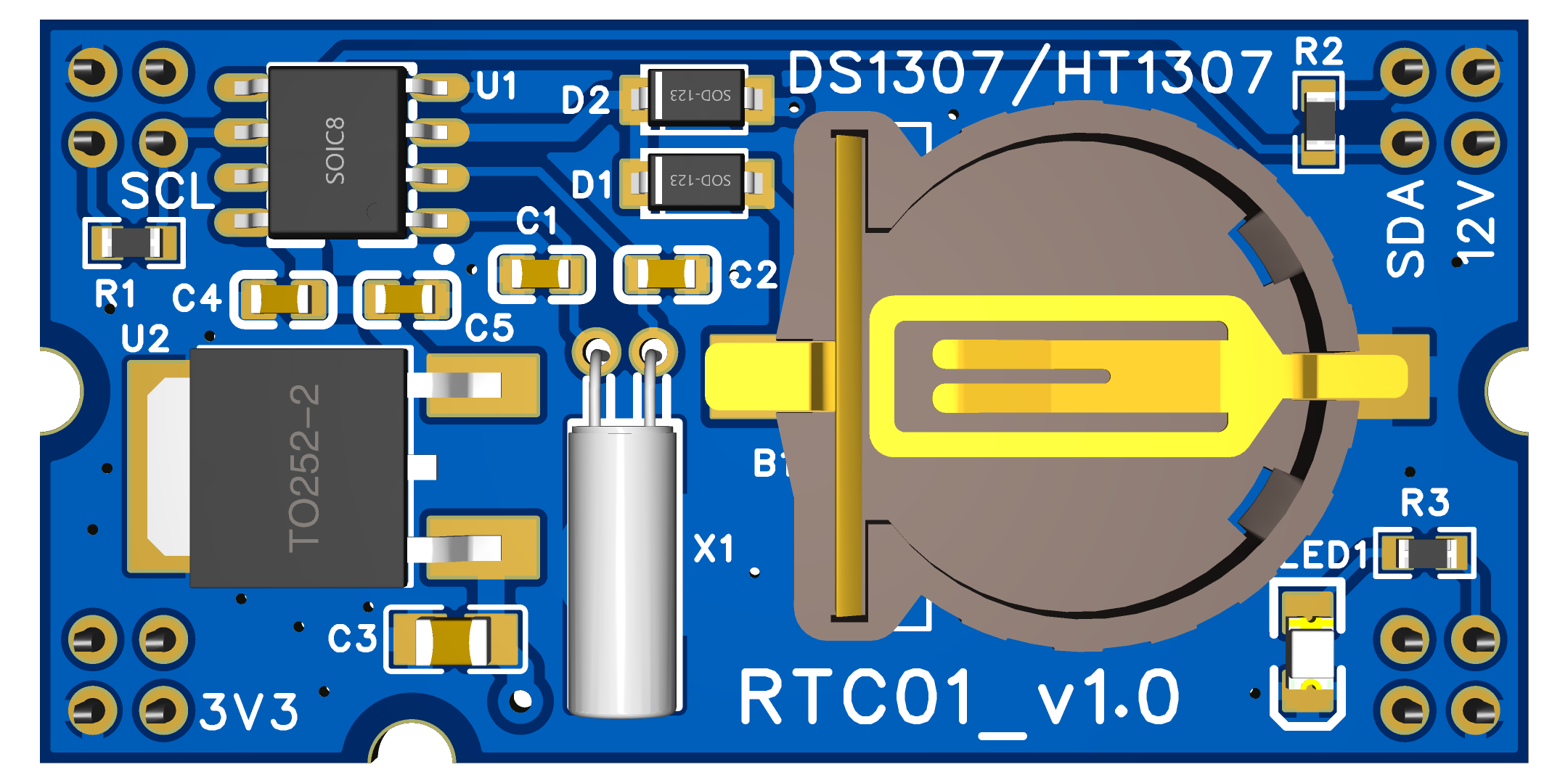

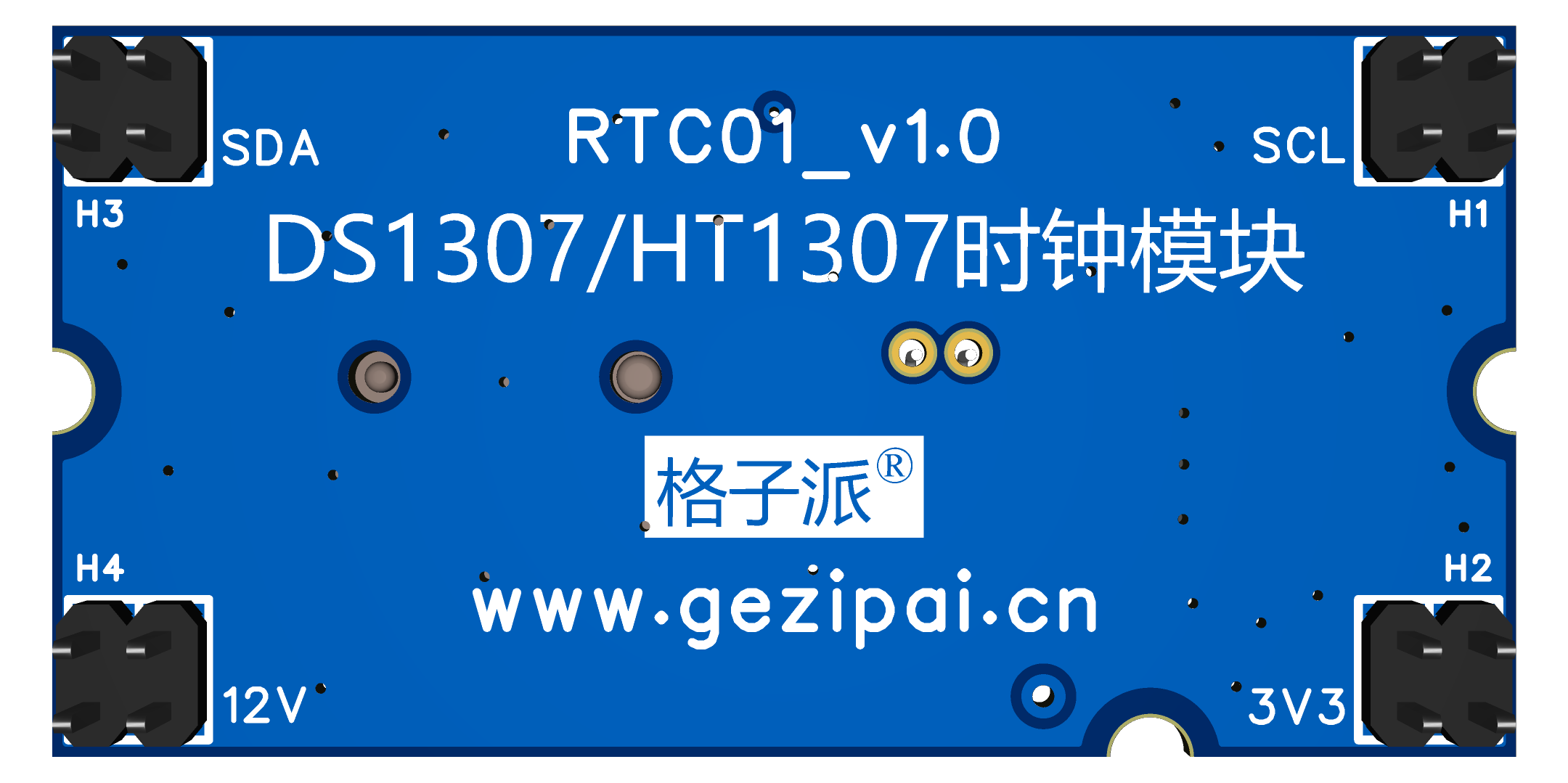

时钟模块
- RTC01
概述
采用DS1307/HT1307实时时钟芯片,内置56字节RAM,板载CR1220电池座。
注意
需电源模块（PS01、PS02等）配合使用，使用时需外接DC12V电源适配器给底板上的电源模块供电。（因为DS1307是5V的，需要使用板载78M05给芯片12V转5V供电）
技术规格
| 参数 | 说明 |
|---|---|
| 底板给模块输入电压 | VCC1:3.3V;VCC2:12V |
| 电池规格 | CR1220 |
| 内置RAM容量 | 56Byte |
| 电池模式功耗 | Less than 500nA |
| 驱动方式 | I2C接口 |
| 尺寸 | 42mm*21mm |
| 占用格子位数量 | 2个格子位，2个GPIO |
注意
本模块需要接12V使用（因为DS1307是5V的，需要使用板载78M05给芯片供电）。
GPIO 位置
