ADC模块

- ADC01

概述

本模块是模数转换模块，采用HX711芯片，是一款24位的AD转换芯片。主要用途是连接称重、压力传感器。

技术规格

参数	说明
底板给模块输入电压	VCC1:3.3V;VCC2:悬空
输入信号	1路或2路差分输入
数据输出速率	10Hz或80Hz
驱动方式	2线
尺寸	42mm*21mm
占用格子位数量	2个格子位，2个GPIO

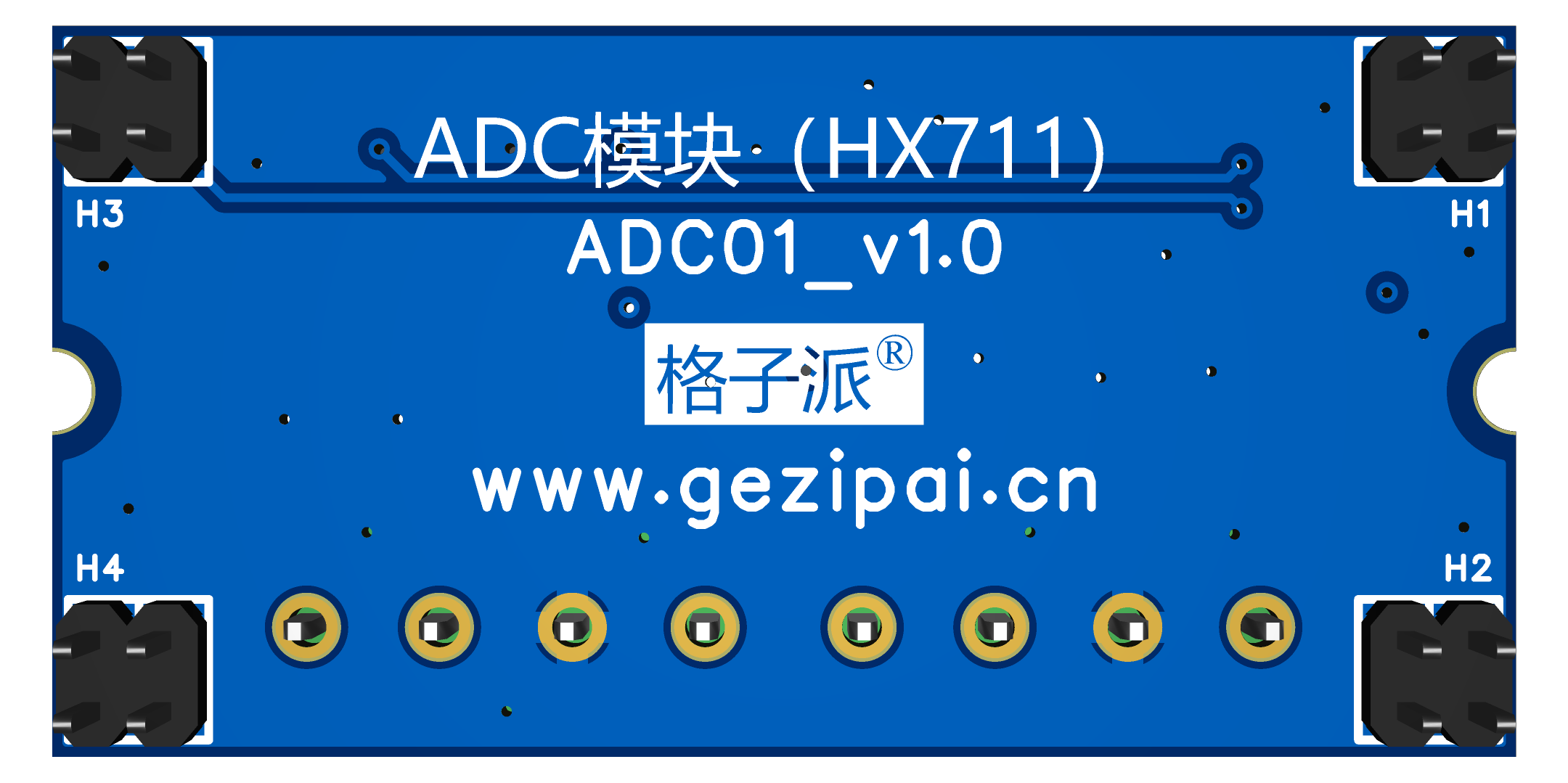

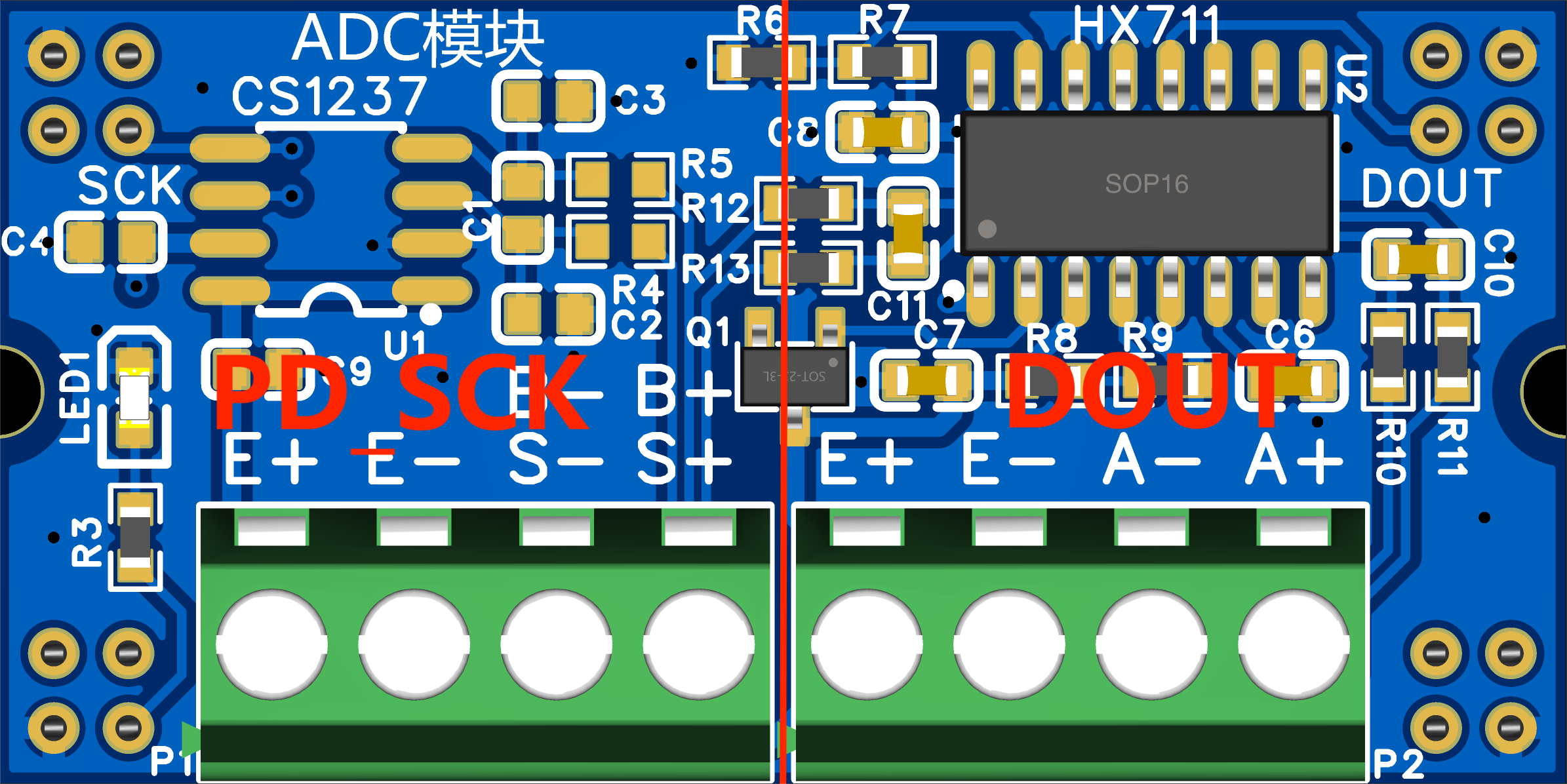

GPIO位置图

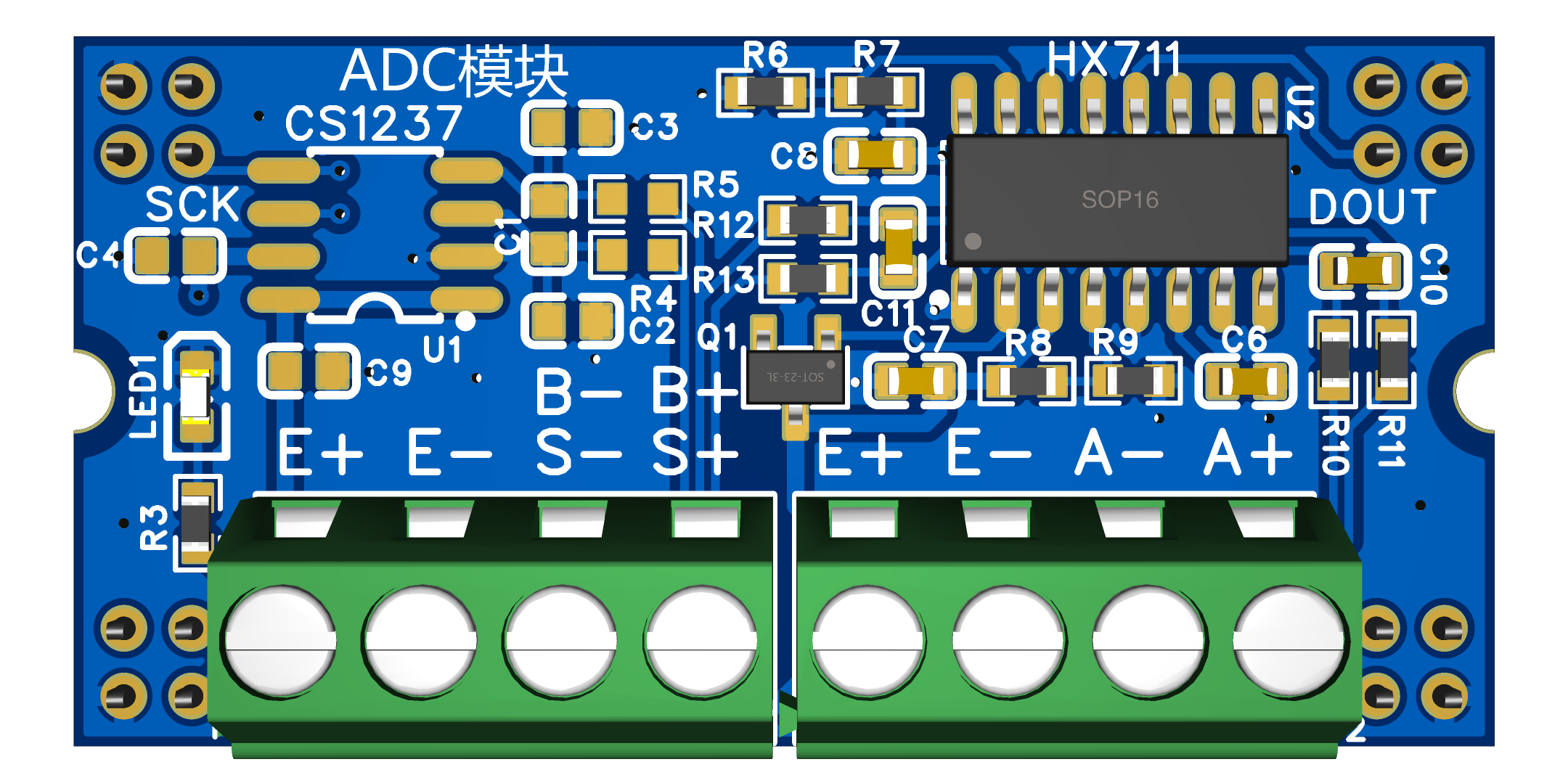

称重传感器连接方法

• 第一路传感器

  • 红线（电源）---E+
  • 黑线（地）---E-
  • 绿线（信号正）---A+
  • 白线（信号负）---A-

• 第二路传感器

  • 红线（电源）---E+
  • 黑线（地）---E-
  • 绿线（信号正）---B+
  • 白线（信号负）---B-
