RS485模块
- RS485-01
概述

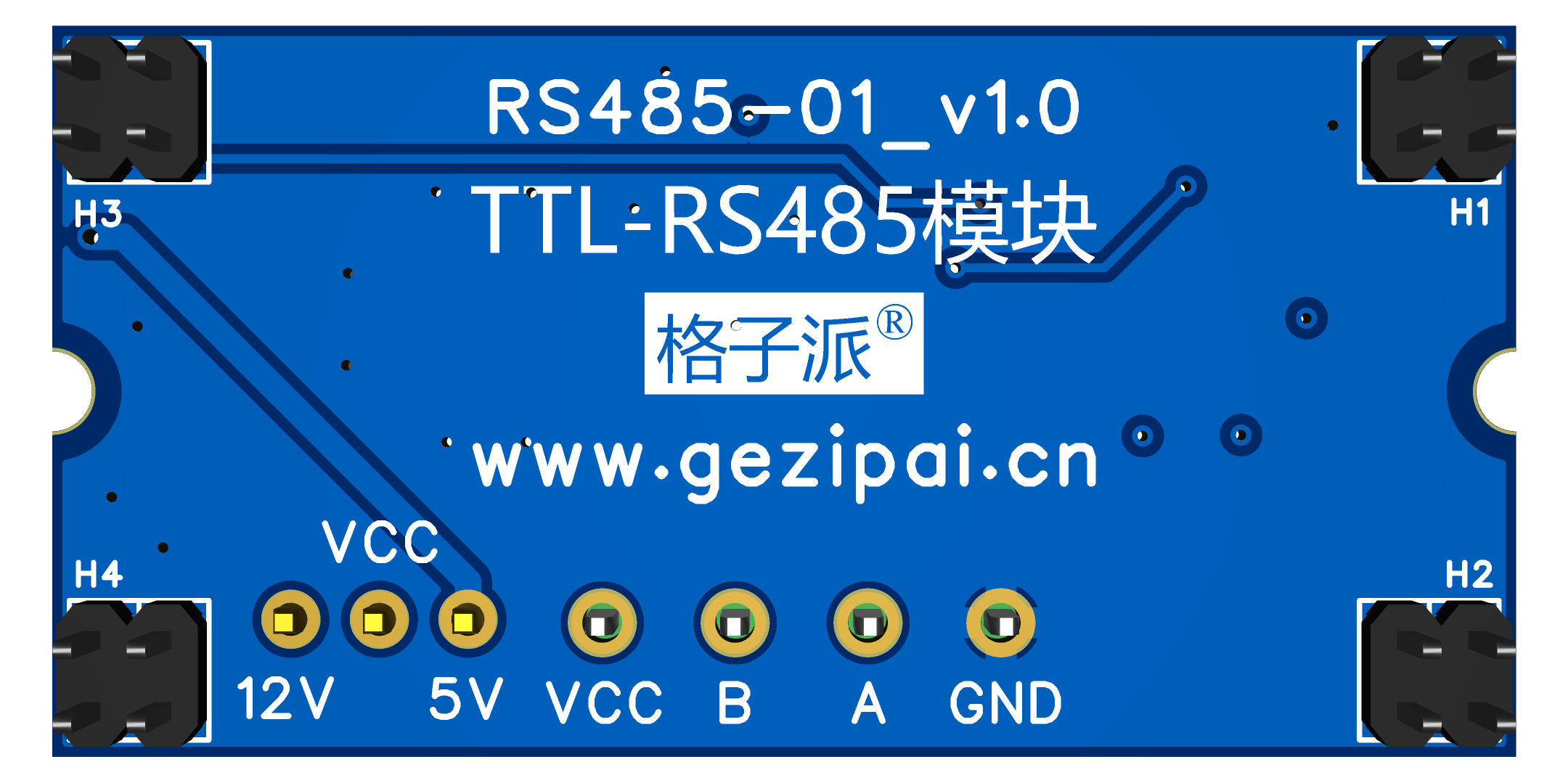

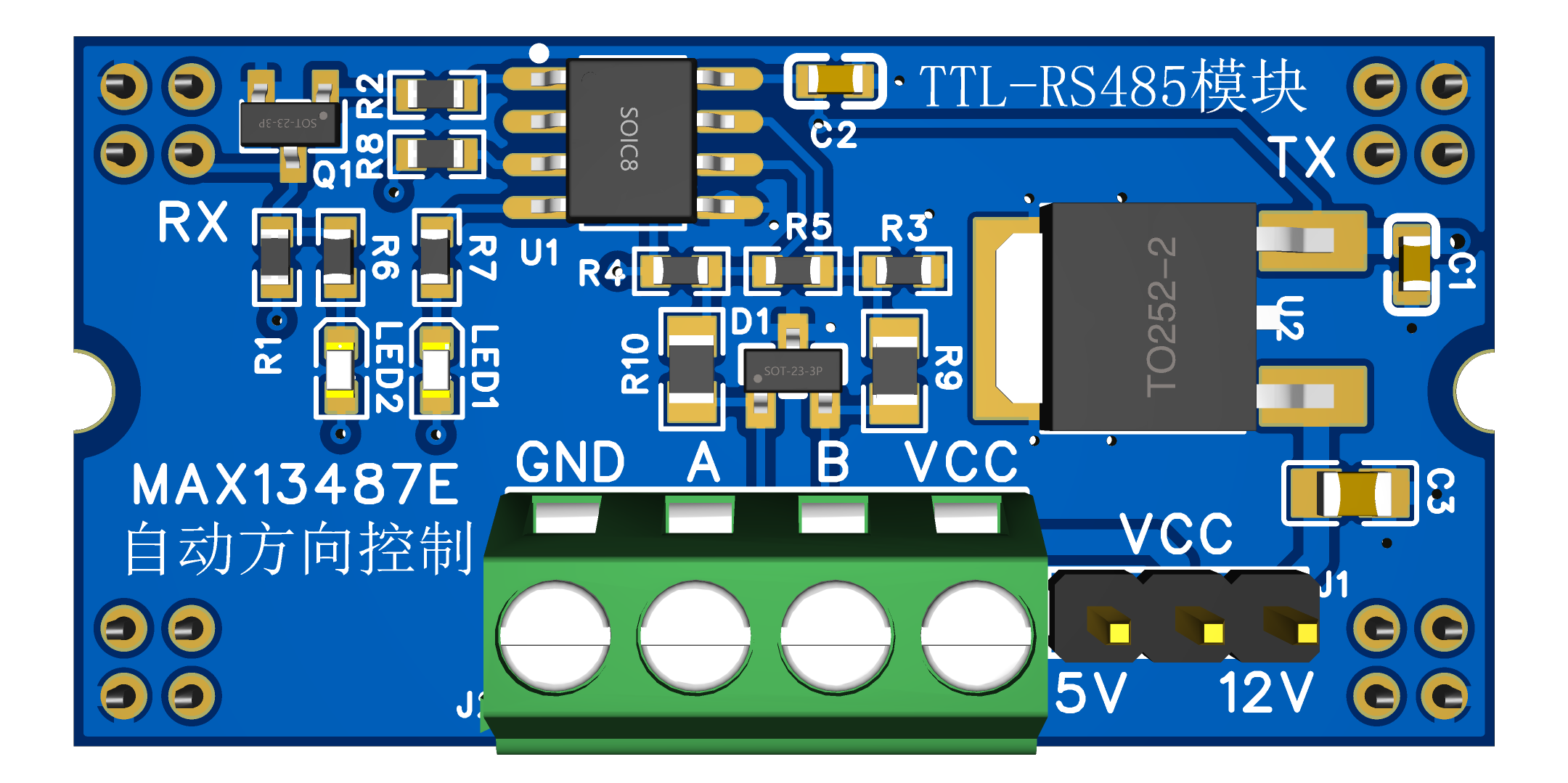

本模块是TTL-RS485信号转接模块,采用MAX13487E,带自动方向控制的RS-485驱动器芯片,工作电压5V。模块板载一个4P的接线端子提供A、B线的信号输入输出和一组额外的电源输出,可通过一个跳线帽来选择电源输出的电压是5V还是12V。注意
需电源模块（PS01、PS02等）配合使用，使用时需外接DC12V电源适配器给底板上的电源模块供电。（因为MAX13487是5V的，需要使用板载78M05给芯片12V转5V供电）
技术规格
| 参数 | 说明 |
|---|---|
| 底板给模块输入电压 | VCC1:12V;VCC2:3.3V |
| 最大通信速率 | 500Kbps |
| 最大节点数量 | 128 |
| 驱动方式 | 2线串口 |
| 尺寸 | 42mm*21mm |
| 占用格子位数量 | 2个格子位，2个GPIO |
| 底板给模块输入电压 | VCC1:3.3V;VCC2:12V |
GPIO 位置
