差分驱动器模块

- DF01

概述

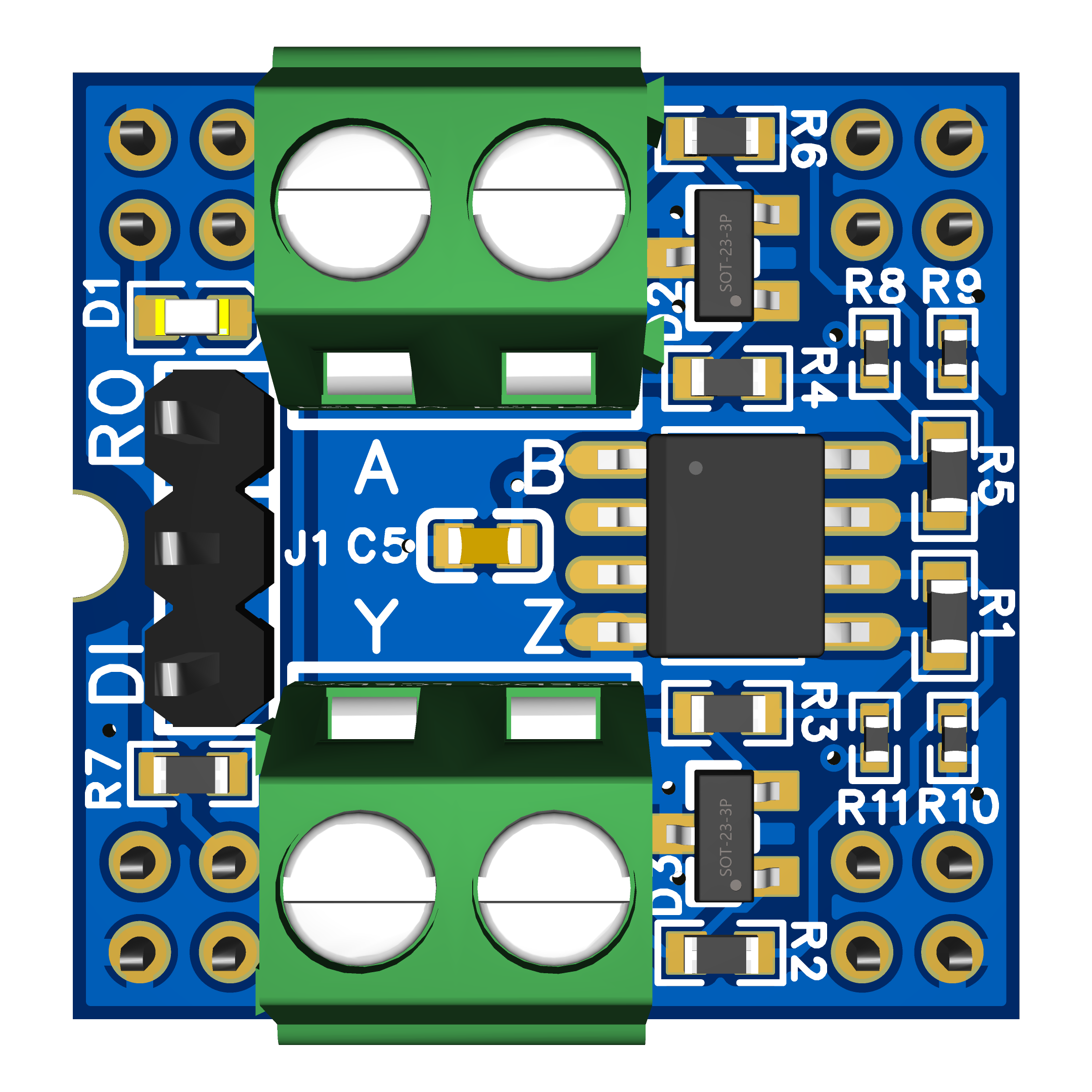

本模块是TTL-RS485信号转接模块。采用SIT3490E全双工RS-485收发器芯片，包括一个差分驱动器和一个差分接收器，两者均可独立传输信号。驱动器可将一路单端信号转成差分信号，接收器可将差分信号转成一路单端信号。

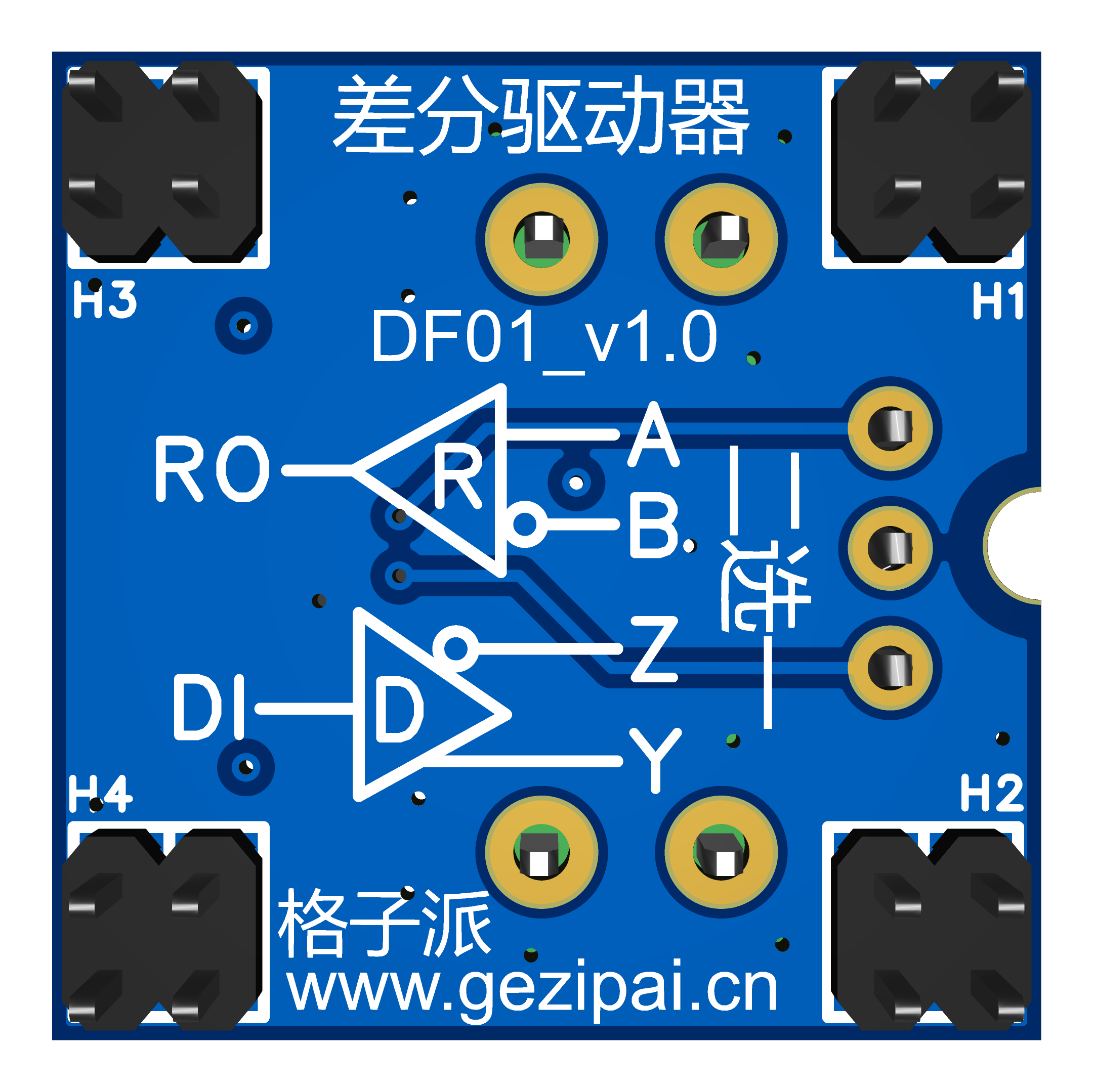

需用模块上的跳线帽选择使用驱动器还是接收器，只能二选一，不能一起使用。
当跳线帽跳到RO时，模块为接收器，将GPIO连接到MCU的输入（RX）使用。
当跳线帽跳到DI时，模块为驱动器，将GPIO连接到MCU的输出（TX）使用。

技术规格

参数	说明
底板给模块输入电压	VCC1:3.3V;VCC2:悬空
最大通信速率	14Mbps
RO	接收器输出端。 若 A-B≧+200mV，RO 输出为高电平； 若 A-B≦-200mV，RO 输出为低电平
DI	驱动器输入端。DI 上的低电平使驱动器同相端 Y 输出为低电平， 驱动器反相端 Z 输出为高电平； DI 上的高电平将使同相端 Y 输 出为高电平，反相端 Z 输出为低电平
尺寸	21mm*21mm
占用格子位数量	1个格子位，1个GPIO

芯片功能图
