底板

- GZ01

概述

底板为核心板和功能模块的转接板，核心板的GPIO通过底板和每个功能模块相连，功能模块中的电源模块通过底板为所有模块供电；
GZ01包含16个格子位，其中4个（A1、B1、A2、B2）为核心板格子位，其余12个为功能模块格子位。每个功能模块格子位仅对应1个GPIO。

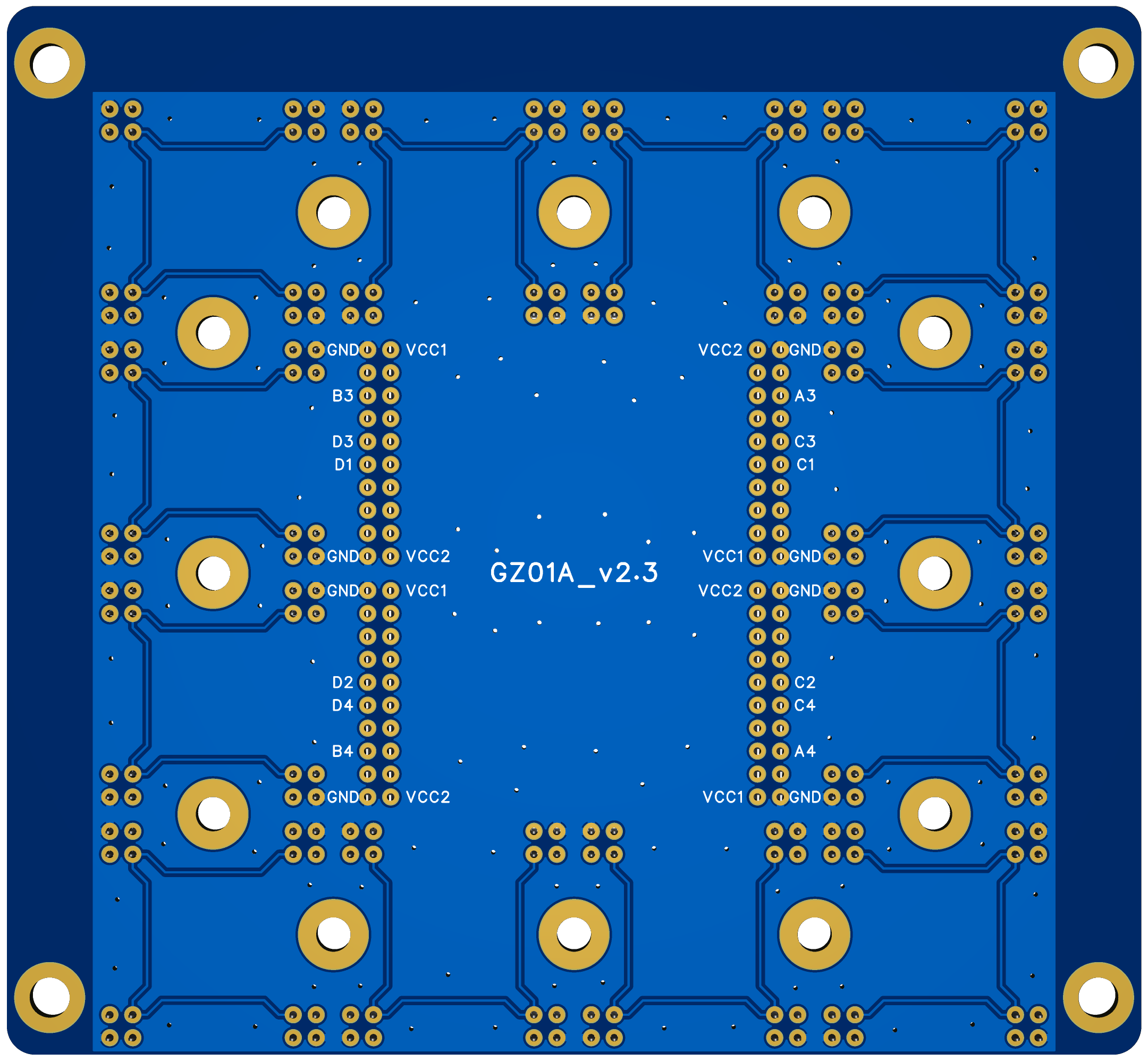

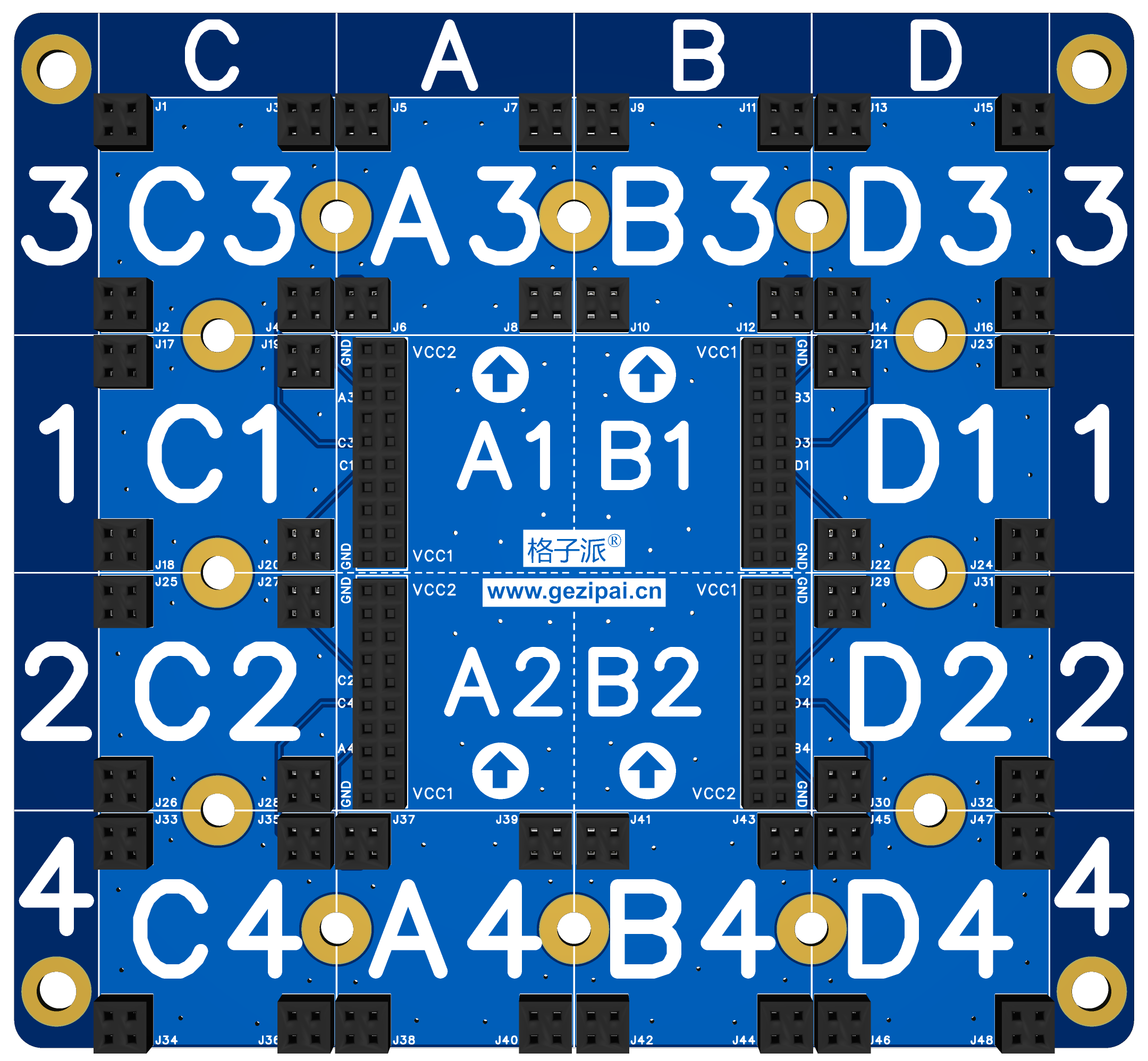

核心板的每个GPIO所对应的格子位在底板上有对应丝印标注。
请参考使用指导来使用。

技术规格

参数	说明
VCC1	3.3V
VCC2	随电源适配器输入电压
最大可连GPIO数量	12
尺寸	99mm*92mm

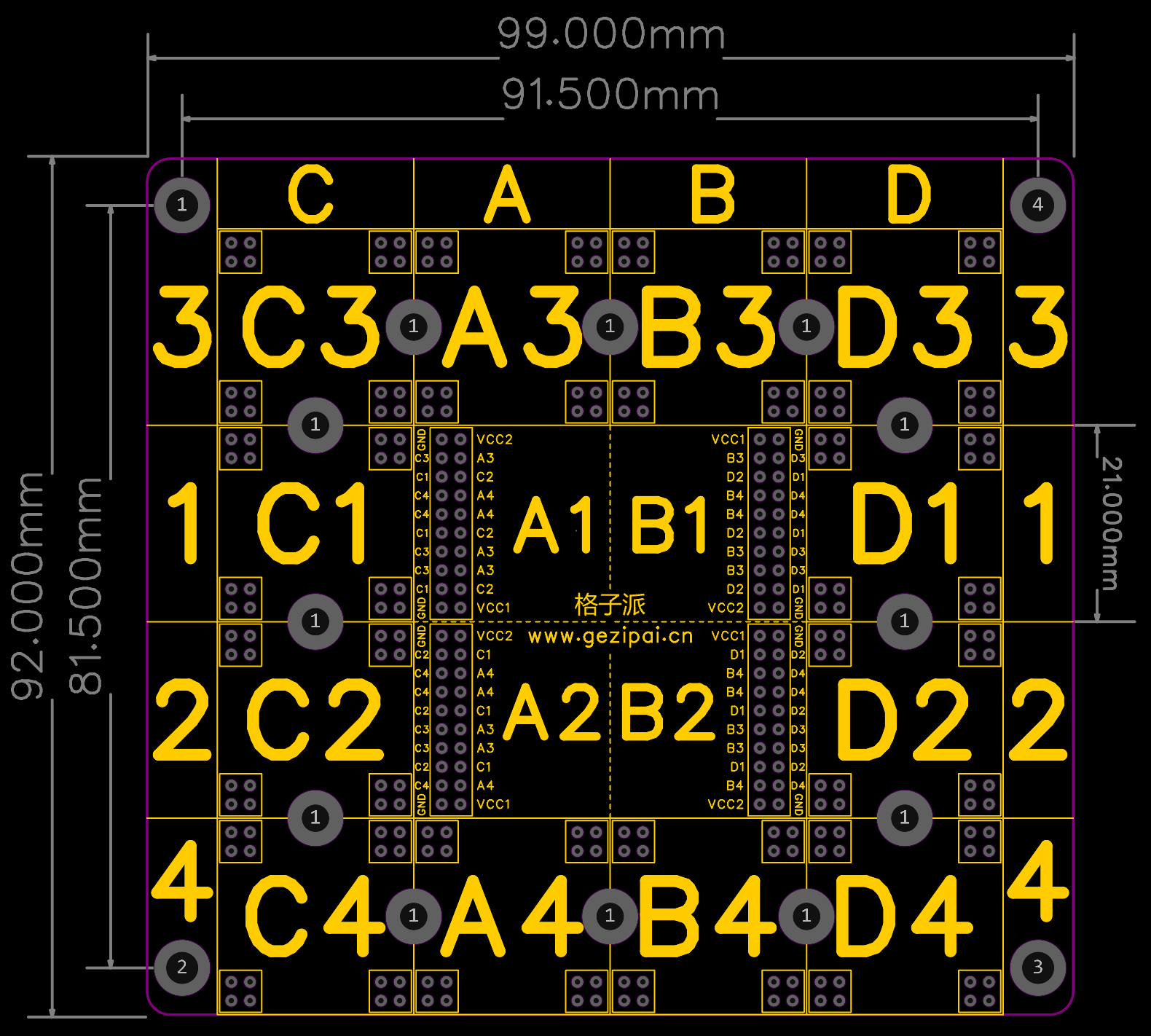

尺寸

特点

板上只有插座等被动器件，不易损坏；
功能模块可插入底板上的任意功能模块格子位，不分方向；
尺寸小（不足100mm*100mm），最多可接12个功能模块。
