带隔离输入模块
- IN01
概述
本模块是带光耦隔离的信号输入模块。输入高电平有效或低电平有效可自由选择。可用于连接外部的按键、接近开关等数字输入信号。
技术规格
| 参数 | 说明 |
|---|---|
| 底板给模块输入电压（输入使用内部供电时） | VCC1:3.3V;VCC2:12V |
| 底板给模块输入电压（输入使用外部供电时） | VCC1:3.3V;VCC2:悬空 |
| 数字量输入点数 | 1 |
| 输入类型 | PNP/NPN双向 |
| 最大允许电压 | DC30V |
| 光电隔离 | 有 |
| 尺寸 | 21mm*21mm |
| 占用格子位数量 | 1个格子位，1个GPIO |
特点
采用双向光耦，输入电平高有效或低有效可选； 板载跳线帽，可选择外接信号的供电是由本模块供电还是由外部供电。
注意
输入使用内部供电时，本模块需要接12V使用

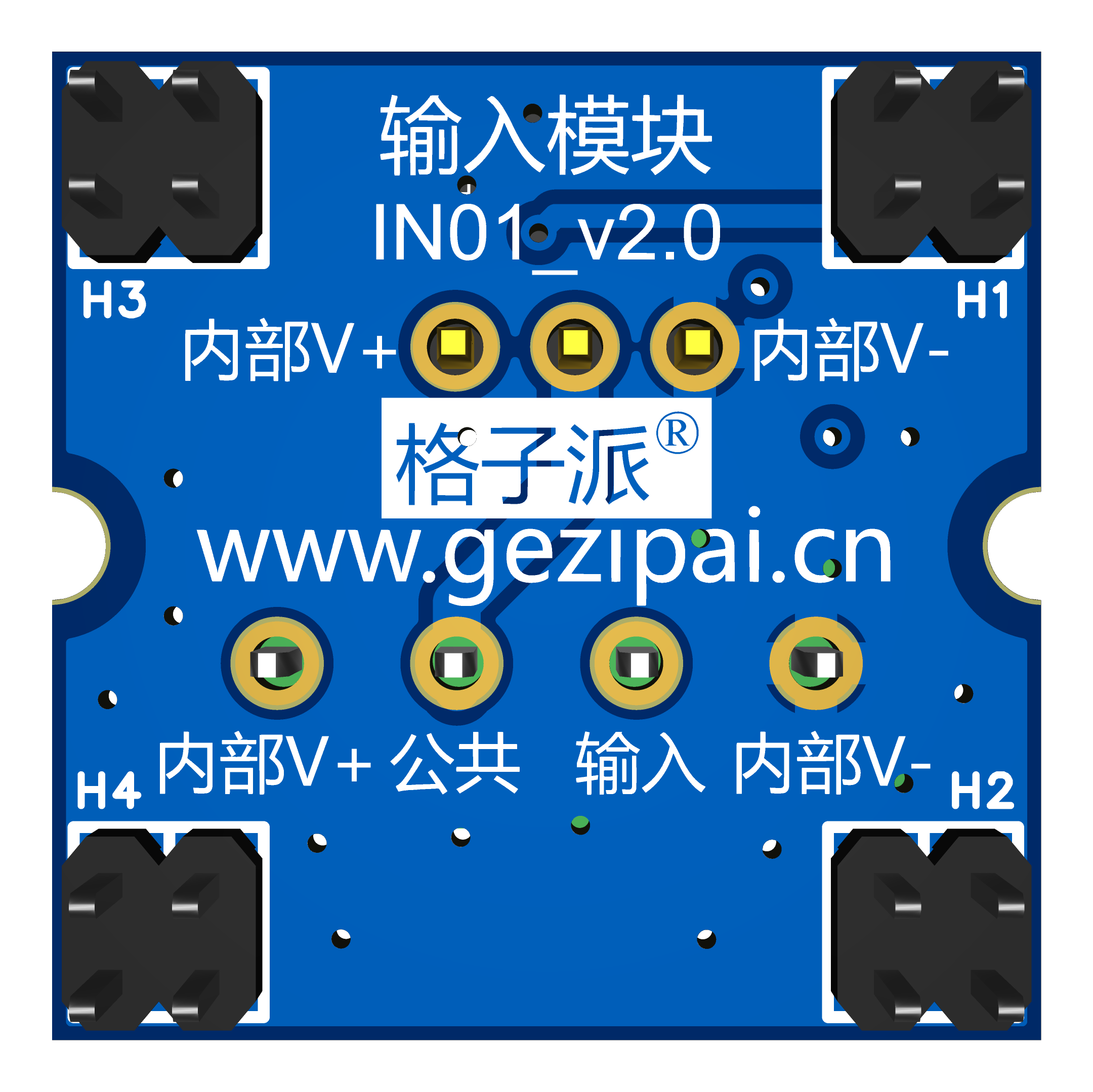

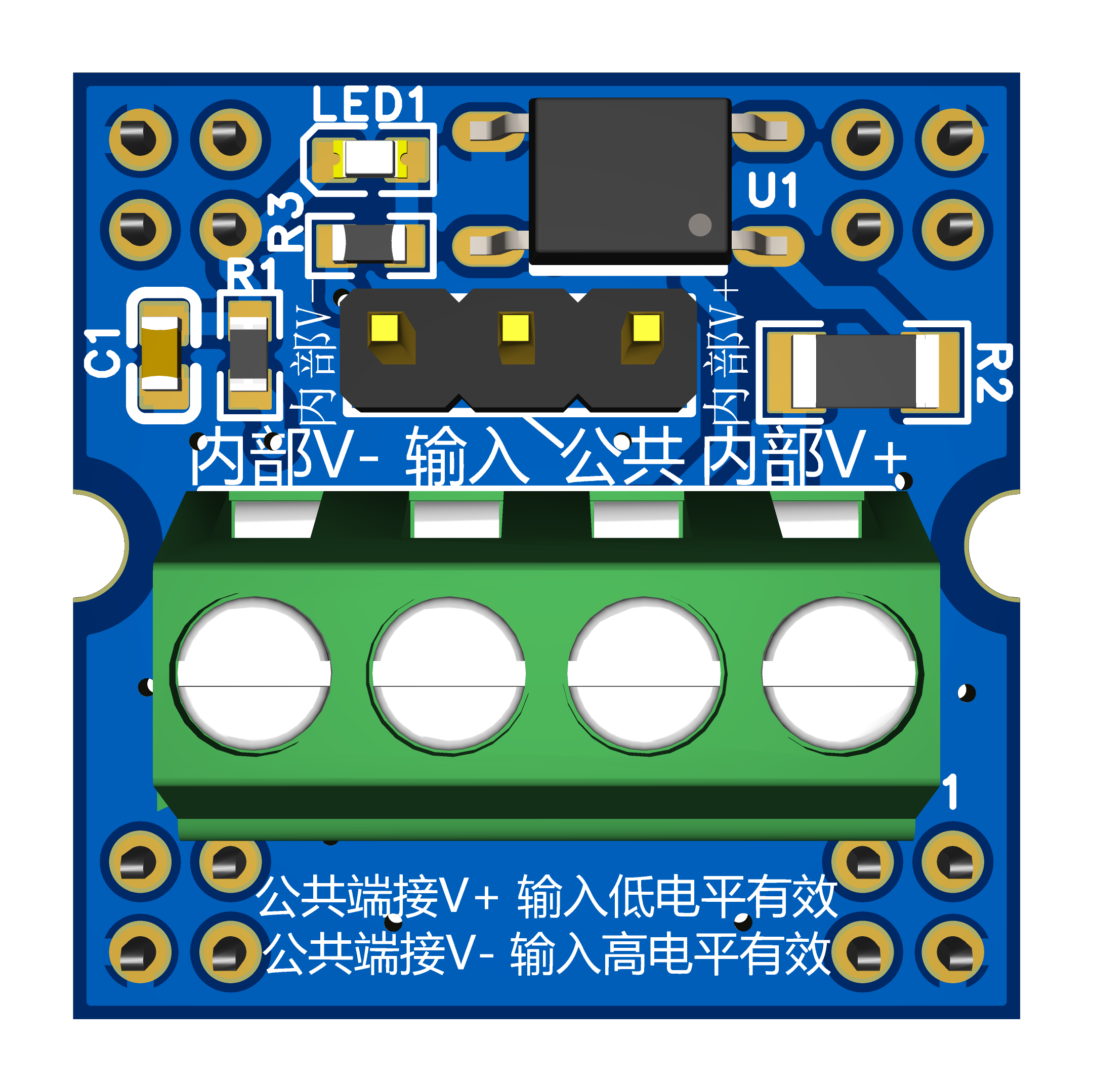

接线方法

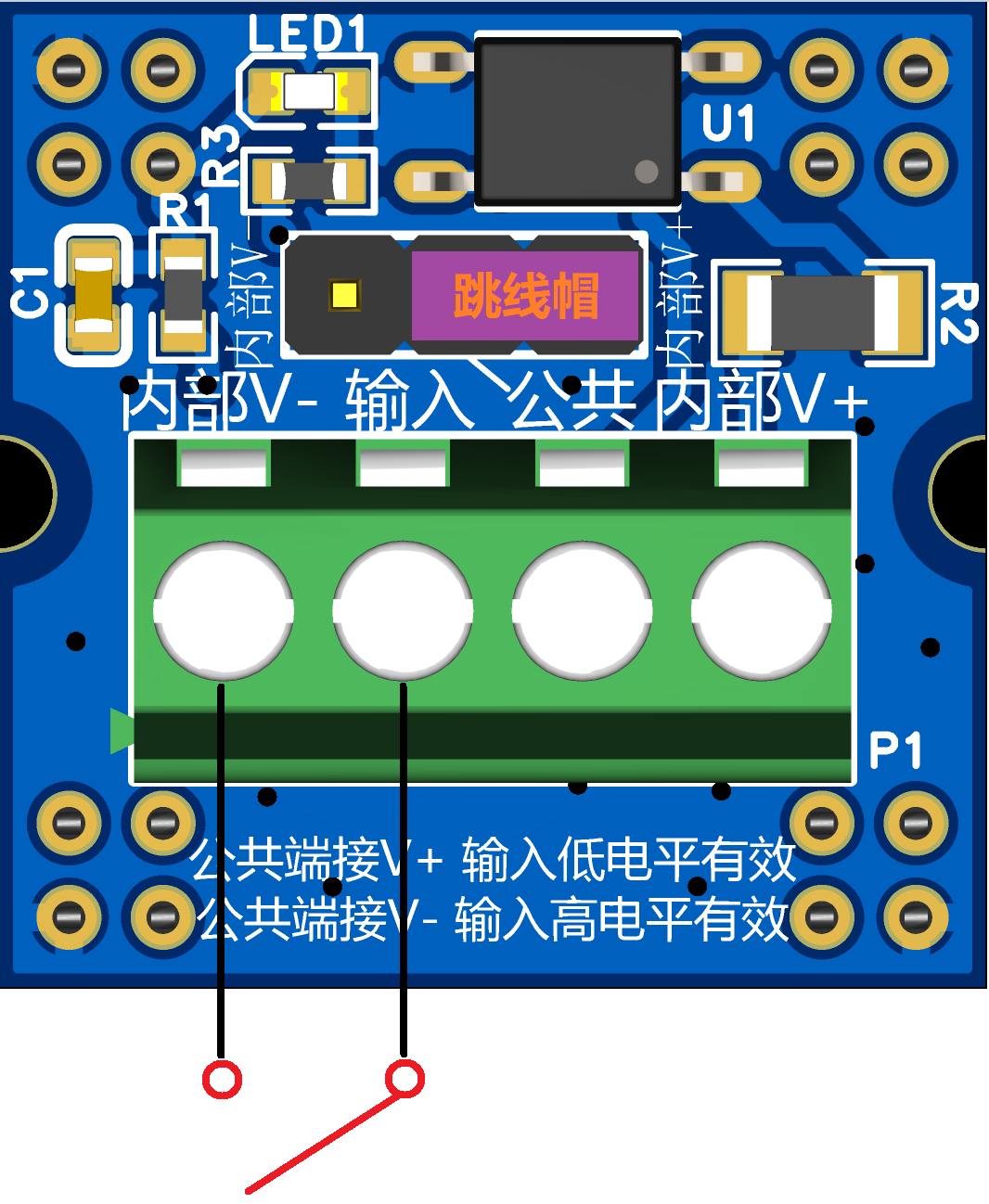

连接按键应用示意图

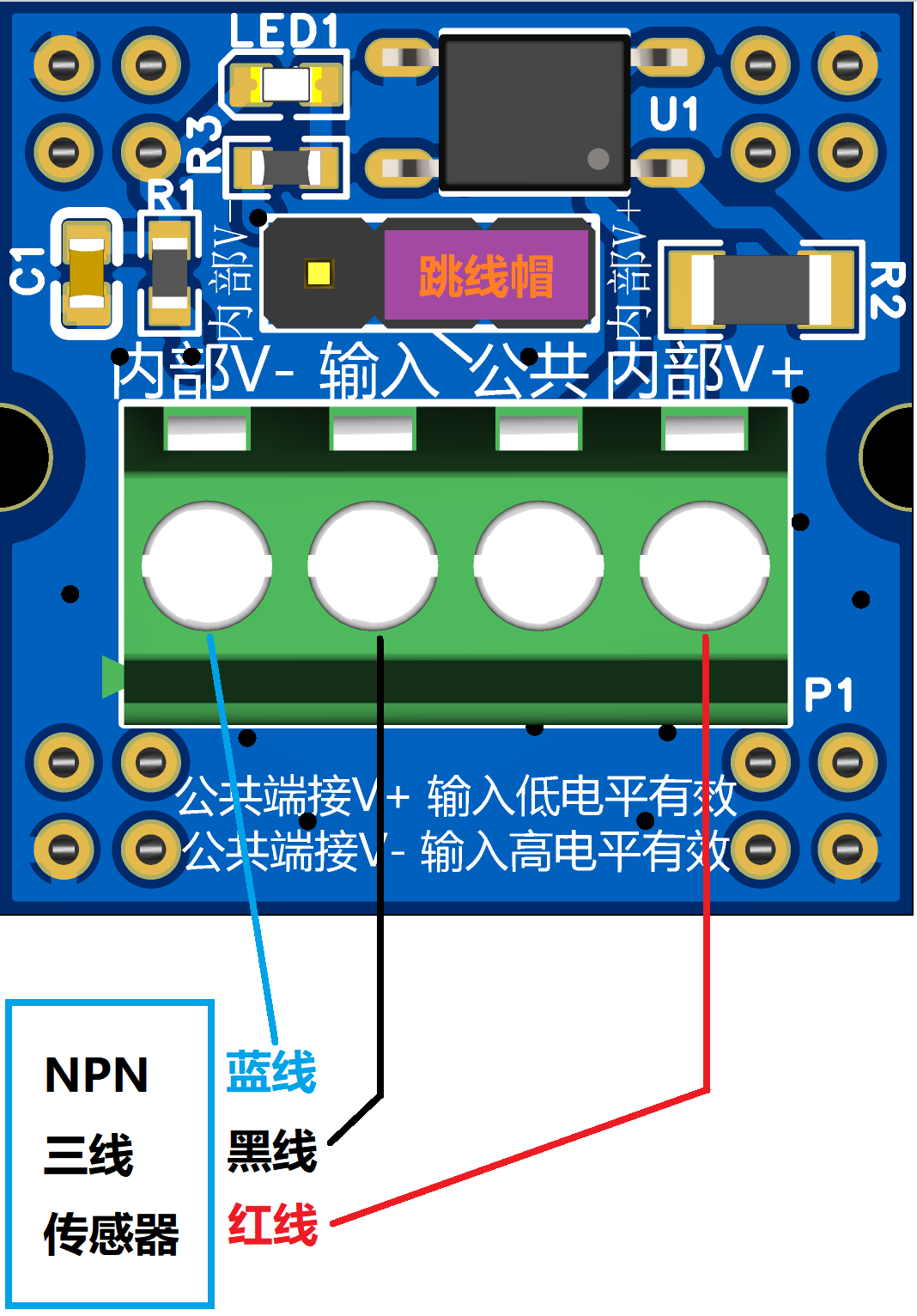

连接NPN接近开关示意图
连接PNP接近开关示意图

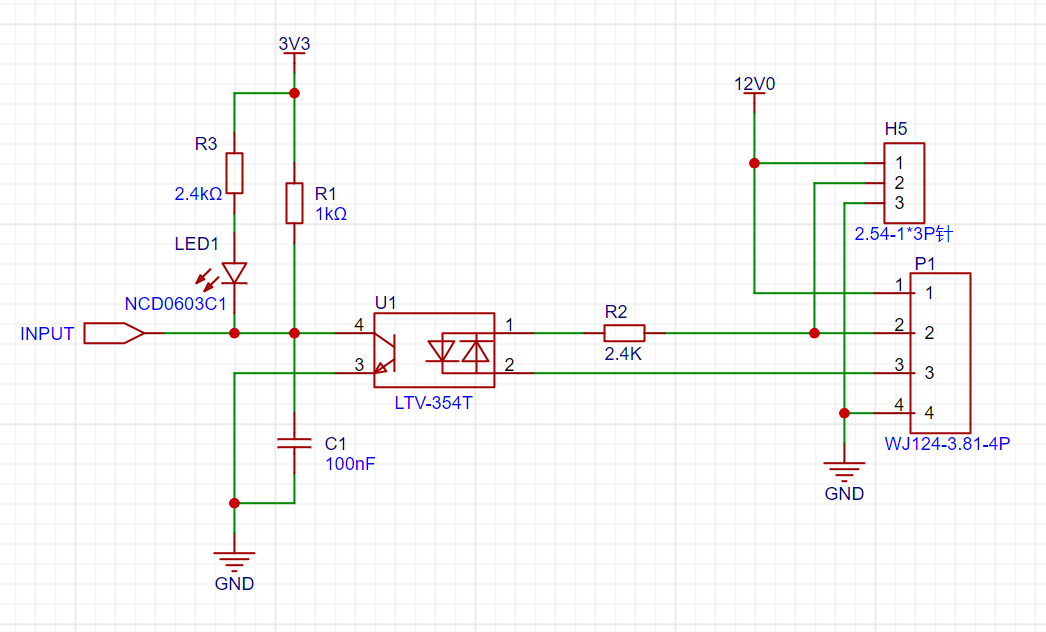

电路图
