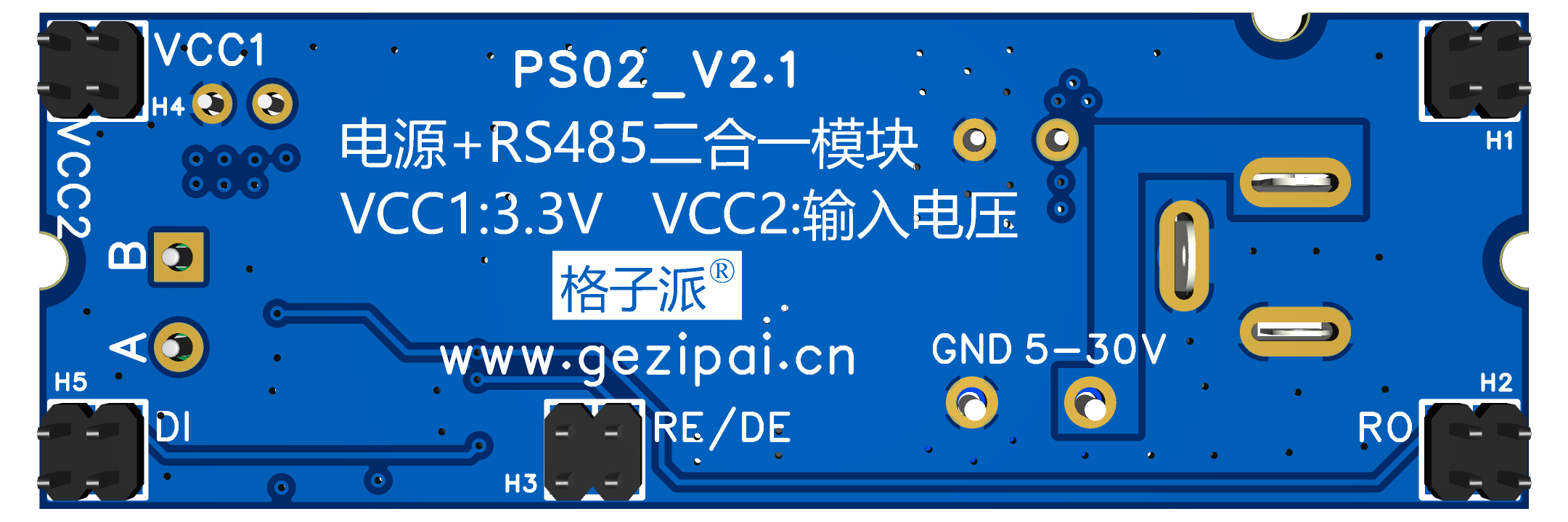

电源+RS485二合一模块
- PS02
概述

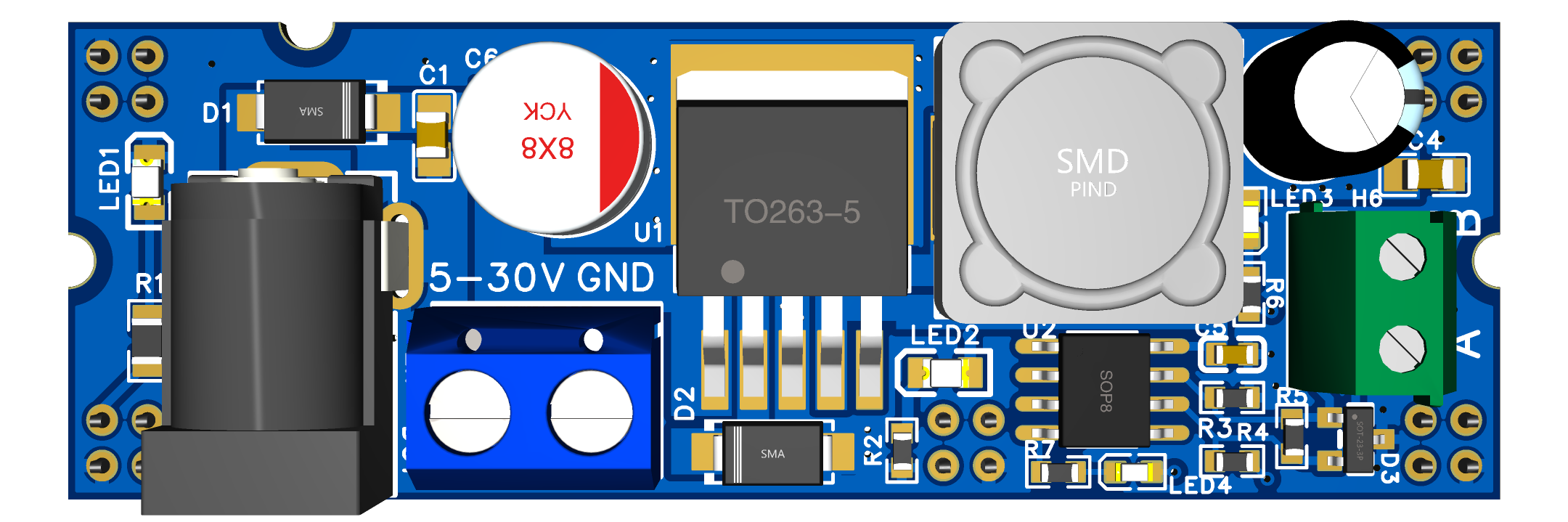

本模块是电源+RS485二合一模块。电源部分采用XL2596S/LM2576S芯片，包含5.0mm间距2P接线端子和DC005-2.0mm双输入接口，带防反接电路和3.3V电源指示灯。
本模块为底板提供2组电源，VCC1和VCC2，VCC1是3.3V，VCC2为电源适配器给电源模块的输入电压（12V或24V等）。
RS-485部分采用SP485EEN芯片，半双工通信模式。
注意
电源模块通过排针给底板上的其它模块供电时，需要确定其它模块的工作电压，再接入合适的电源适配器。比如底板上有12V继电器模块，则适配器输入电压只能用12V的，不能使用24V的。
技术规格
| 参数 | 说明 |
|---|---|
| 输入电压 | 5-30V |
| 输出电压VCC1 | 3.3V |
| 输出电压VCC2 | 跟随电源适配器输入电压 |
| 最大输出电流 | 3A |
| 485最大通信速率 | 12Mbps |
| 尺寸 | 63mm*21mm |
| 占用格子位数量 | 3个格子位，3个GPIO |

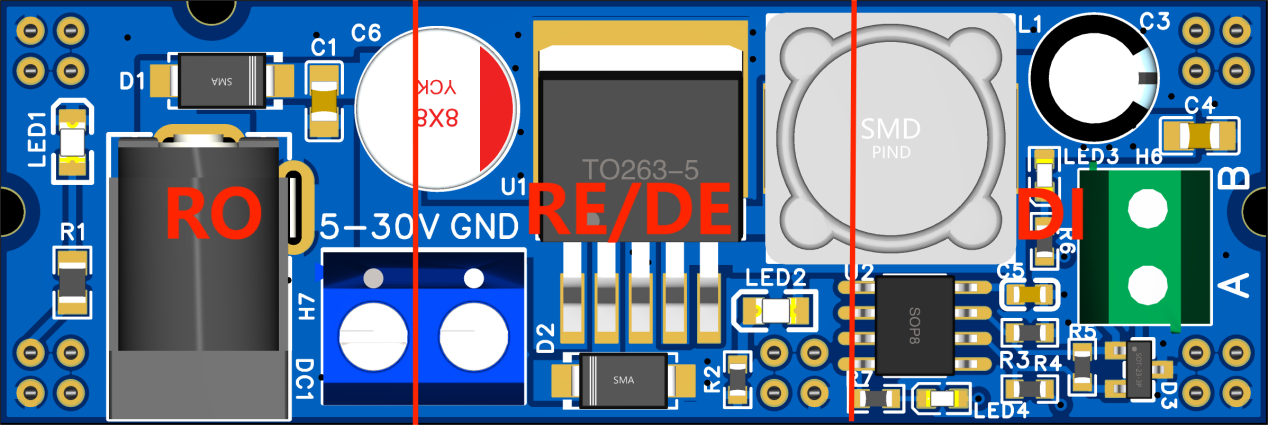

GPIO 位置
