RS-232模块

- RS232-01

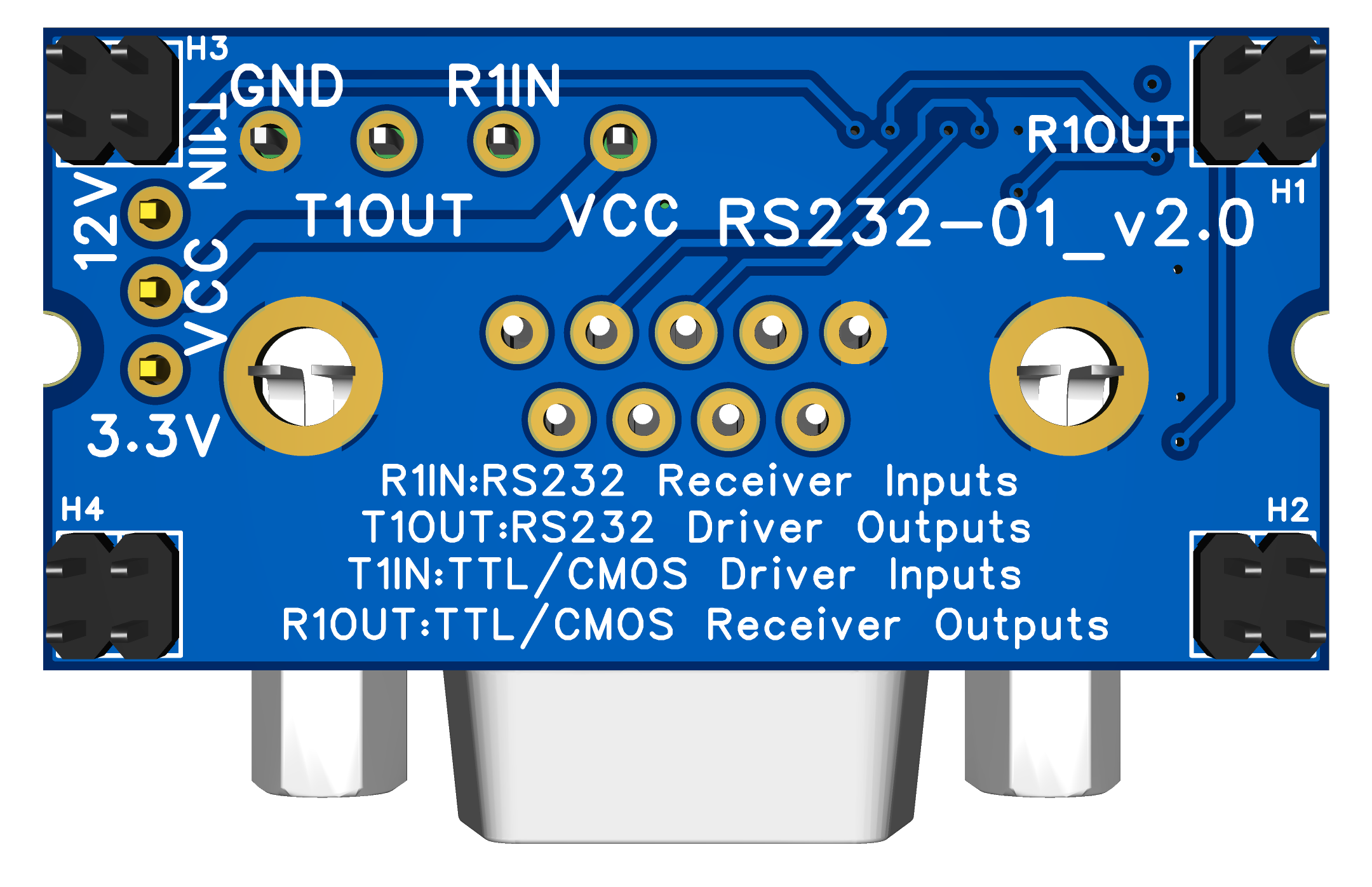

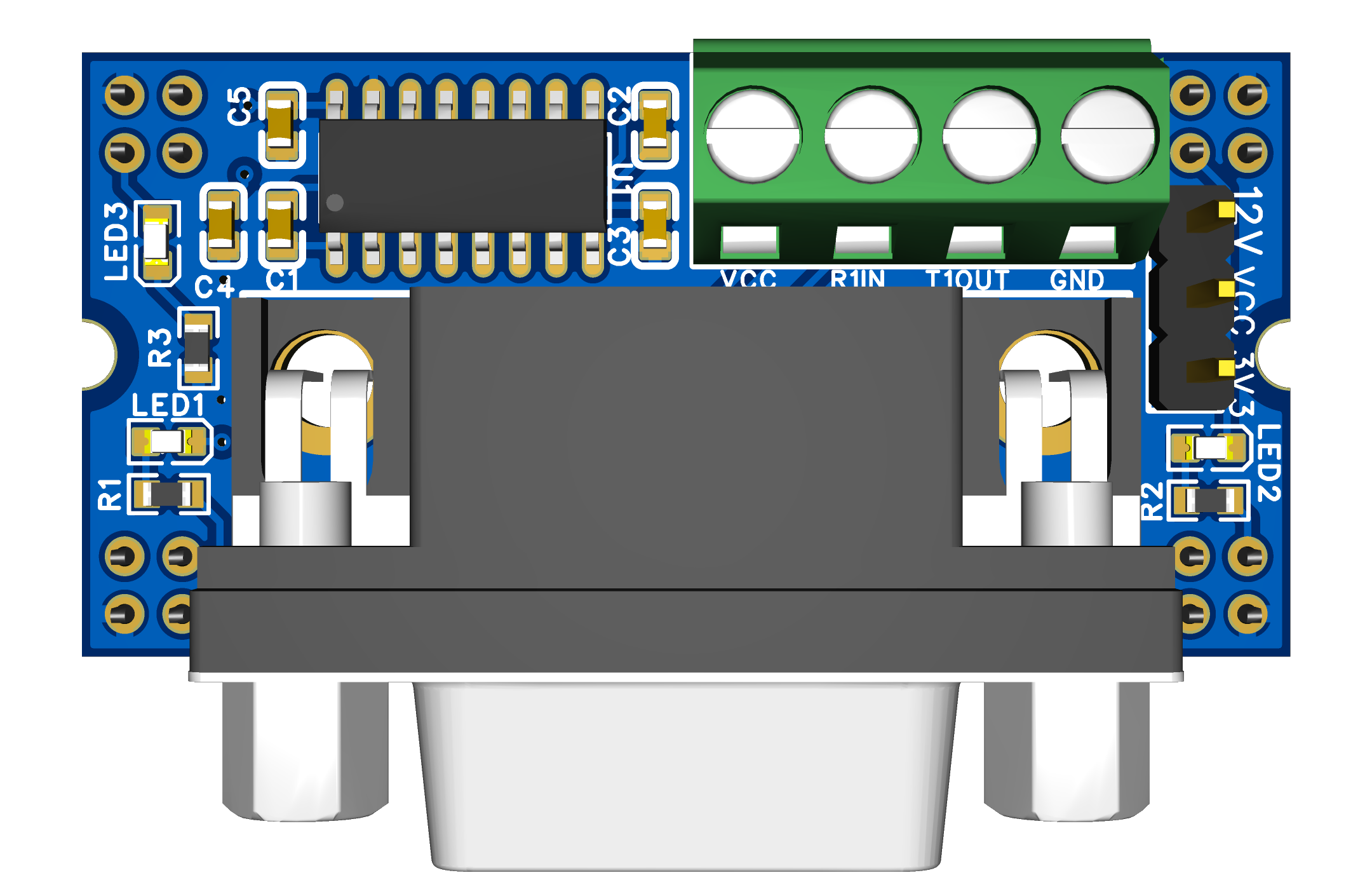

概述

本模块是TTL-RS232信号转接模块。采用SP3232EEN 芯片，用于实现 TTL/COMS 电平和 RS232 电平的相互转换。TTL/CMOS 数据输入/输出端均有 LED 指示数据收发状态。板载DB9母座和4P接线端子2个通信接口，DB9母座为标准RS232接口，可与其它RS232接口设备通信。4P的接线端子提供RS232的信号输入输出和一组额外的电源输出，可通过一个跳线帽来选择电源输出的电压是3V还是12V。

技术规格

参数	说明
底板给模块输入电压	VCC1:3.3V;VCC2:12V
最大通信速率	250Kbps
驱动方式	2线串口
尺寸	42mm*21mm
占用格子位数量	2个格子位，2个GPIO

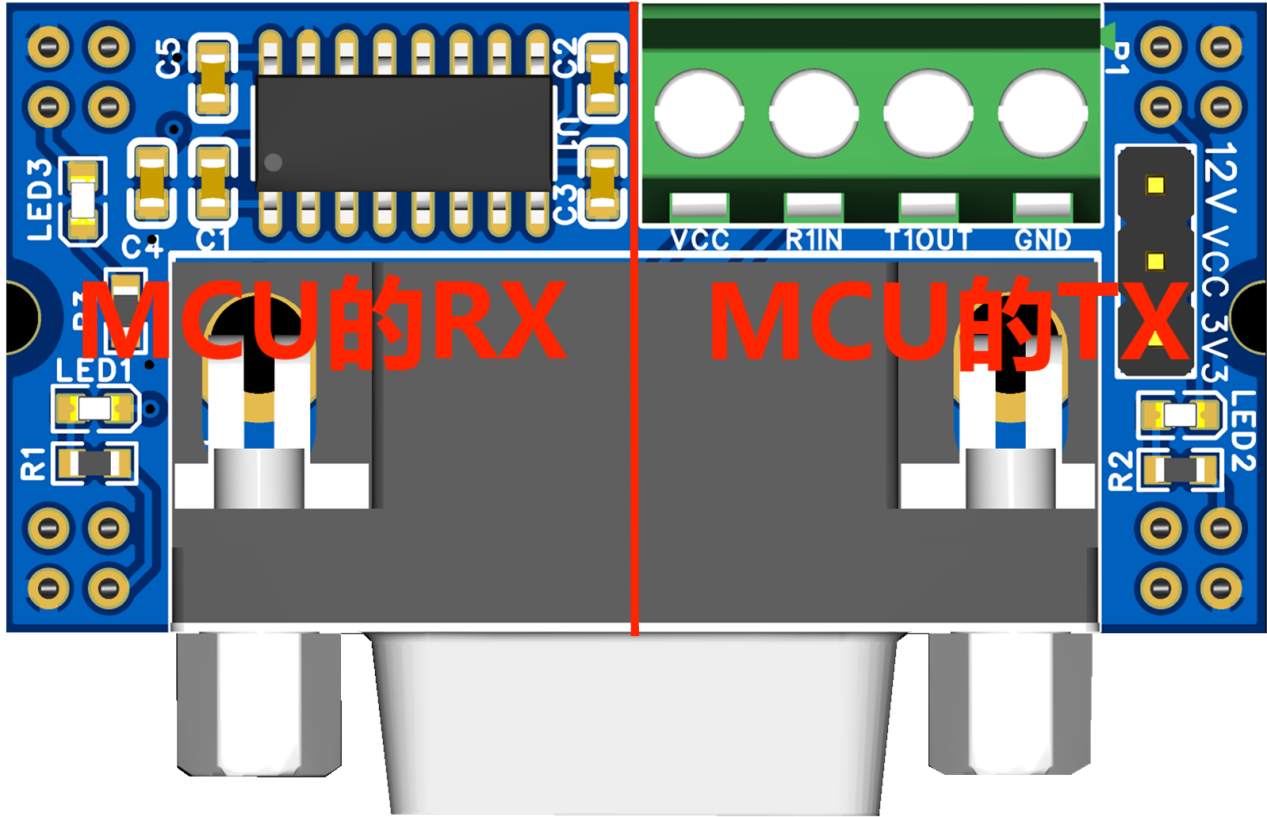

GPIO位置图
