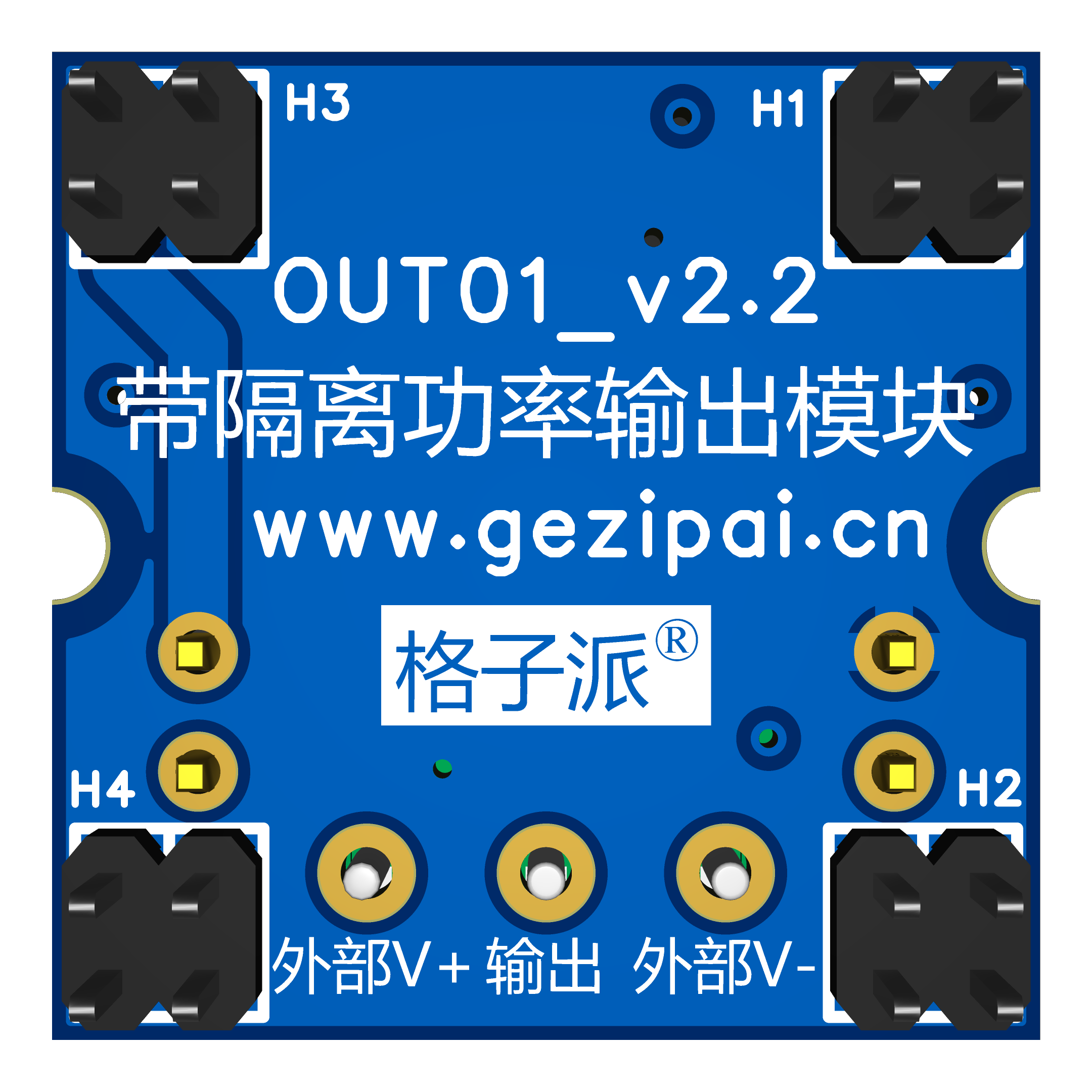

带隔离功率输出模块
- OUT01
概述
本模块采用MJD122大功率达林顿管，带光耦隔离。
使用场景：
(1)直接驱动负载：可以用于驱动直流电机、指示灯、电磁阀、继电器等负载。(2)驱动光耦输入：若输入端是光耦输入，则本模块可驱动。比如伺服、步进电机驱动器的脉冲、方向等输入信号。
注意：
本模块不建议做脉冲信号输出。本模块输出信号反相，即单片机发低电平，输出高电平；单片机发高电平，输出低电平。
技术规格
| 参数 | 说明 |
|---|---|
| 底板给模块输入电压（输出使用内部供电时） | VCC1:3.3V;VCC2:12V |
| 底板给模块输入电压（输出使用外部供电时） | VCC1:3.3V;VCC2:悬空 |
| 数字量输出路数 | 1路 |
| 输出速率 | 5KHz时占空比不变形 |
| 三极管功率 | 1.5W |
| 集电极电流 | 8A |
| 尺寸 | 21mm*21mm |
| 占用格子位数量 | 1个格子位，1个GPIO |
特点
模块尺寸小、功率大； 板载跳线帽，可选择负载是由外部供电还是本模块供电。
接线方法
(1) 直接驱动负载

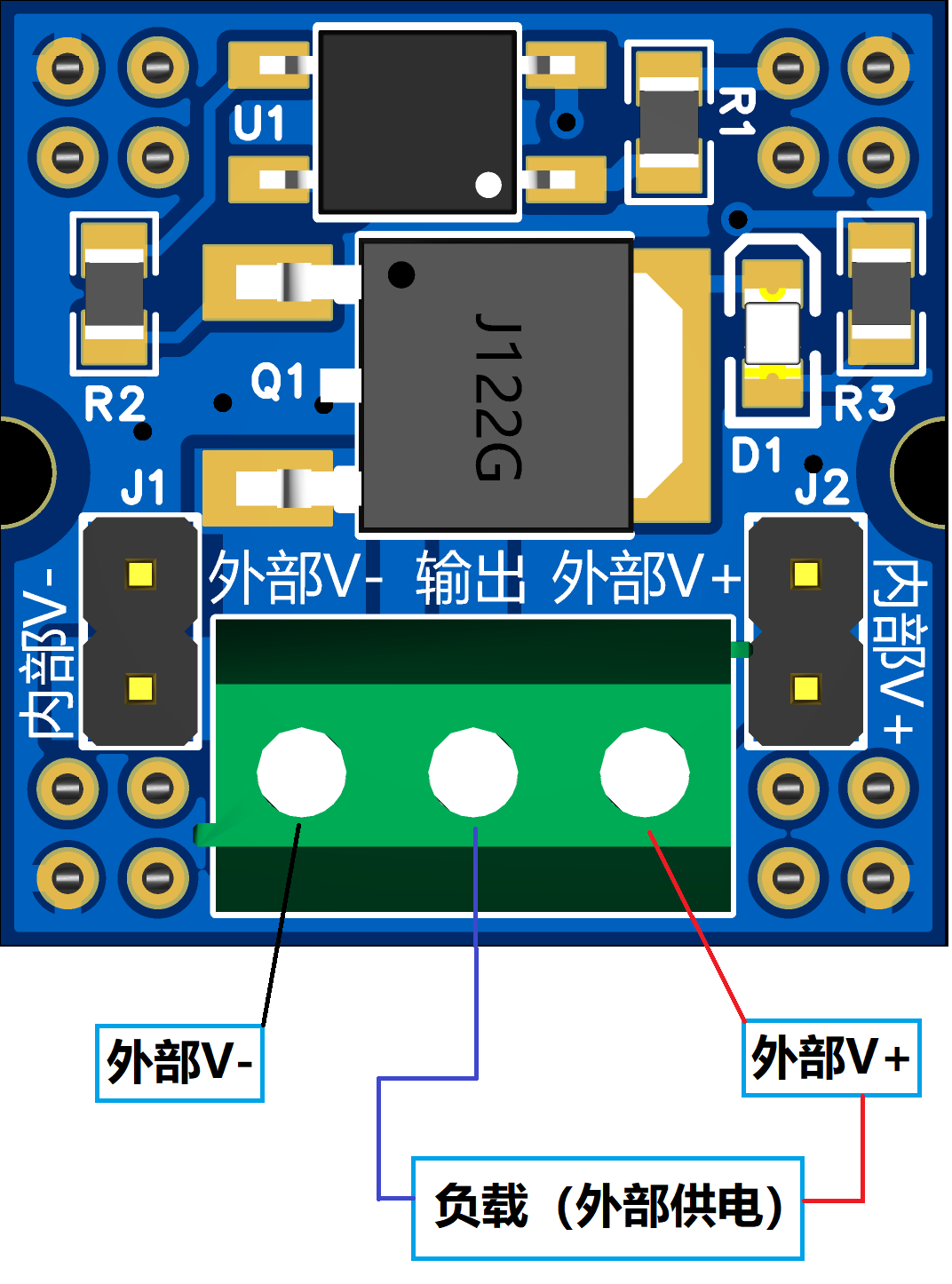

负载使用外部供电接线示意图

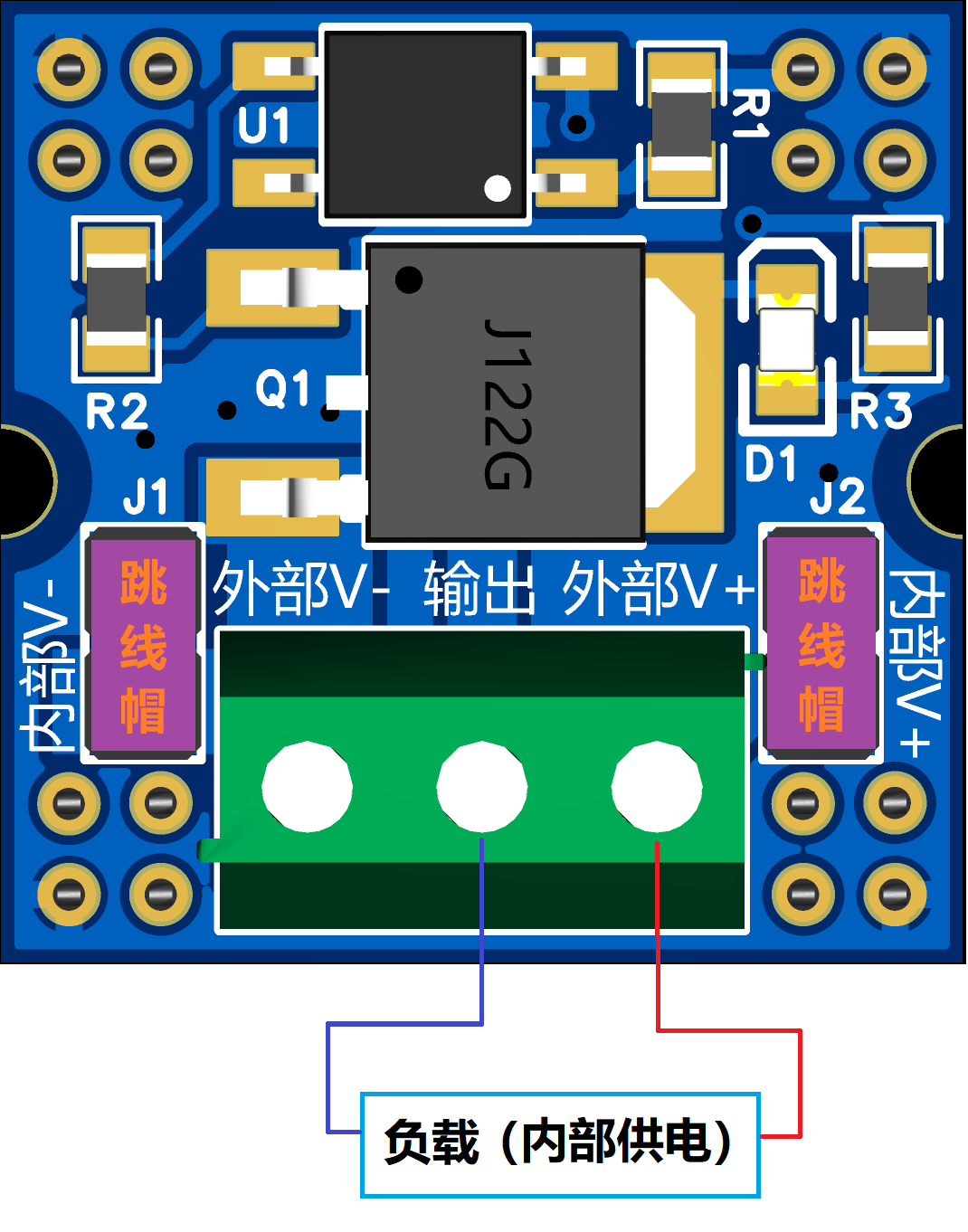

负载使用内部供电接线示意图

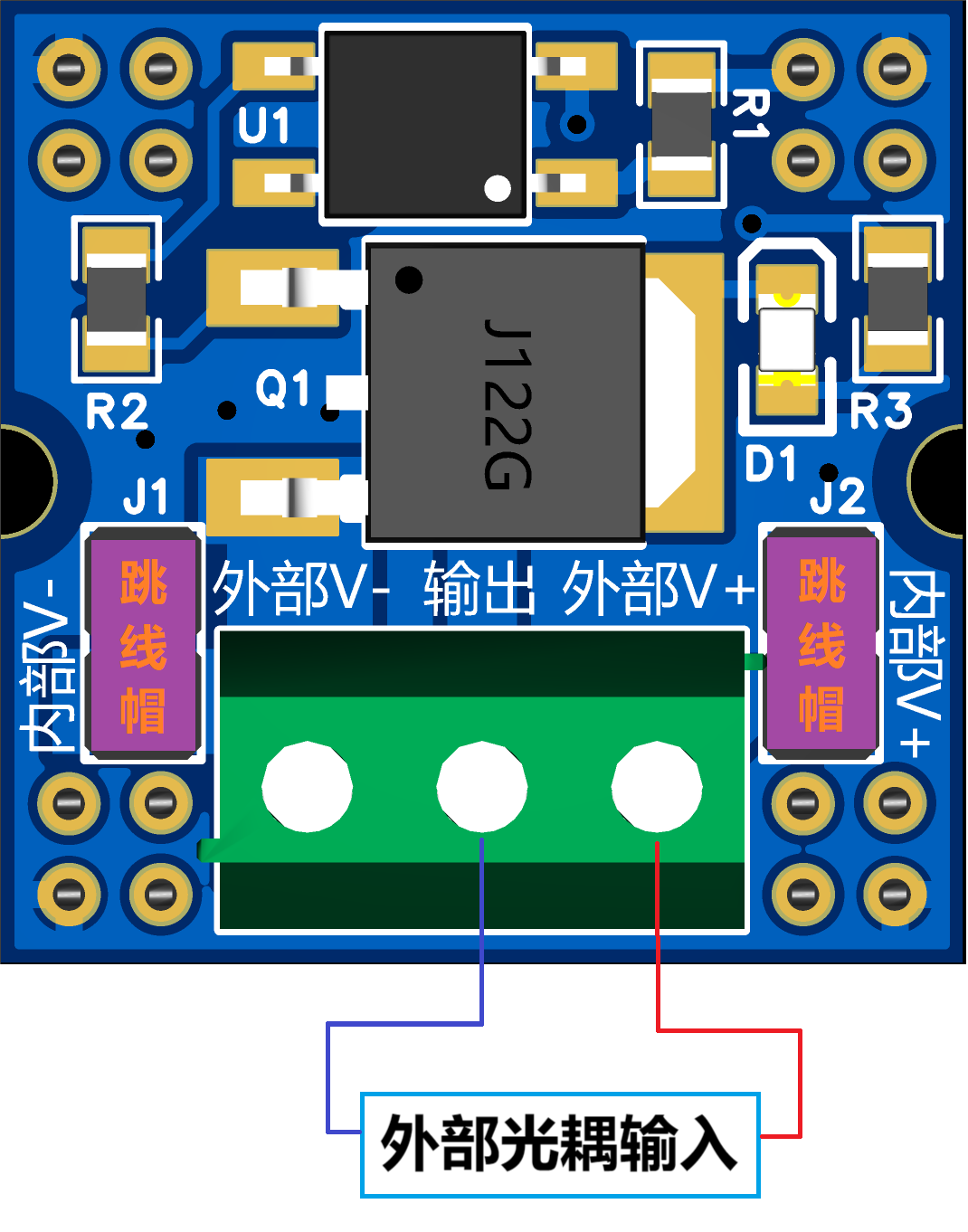

(2) 驱动光耦输入

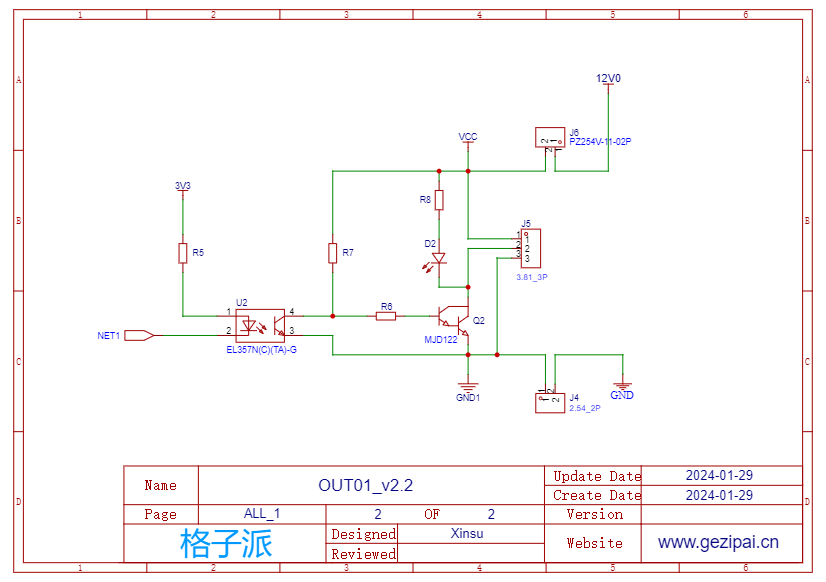

电路图
