电机驱动模块
- MT01
概述
采用L298N/XZ298N芯片，驱动直流电机正反转可控。可驱动电机的电压跟随电源模块的输入电压，当电源模块输入电压为12V时，可驱动12V直流电机正反转；当电源模块输入电压为24V时，可驱动24V直流电机正反转。
注意
使用时需外接DC12V/24V电源适配器给底板上的电源模块(PS01、PS02等)供电使用。
技术规格
| 参数 | 说明 |
|---|---|
| 电机驱动电压 | 跟随电源模块的输入电压 |
| 最大输出电流 | 3.5A |
| 驱动类型 | 全桥 |
| 驱动电机数量 | 1路电机正反转 |
| 尺寸 | 42mm*21mm |
| 占用格子位数量 | 2个格子位，2个GPIO |
特点
模块仅占2个格子位,带正反转运行指示灯。可通过跳线帽使能模块。本模块将芯片的2路驱动并联起来使用,增大了1路电机的驱动能力。

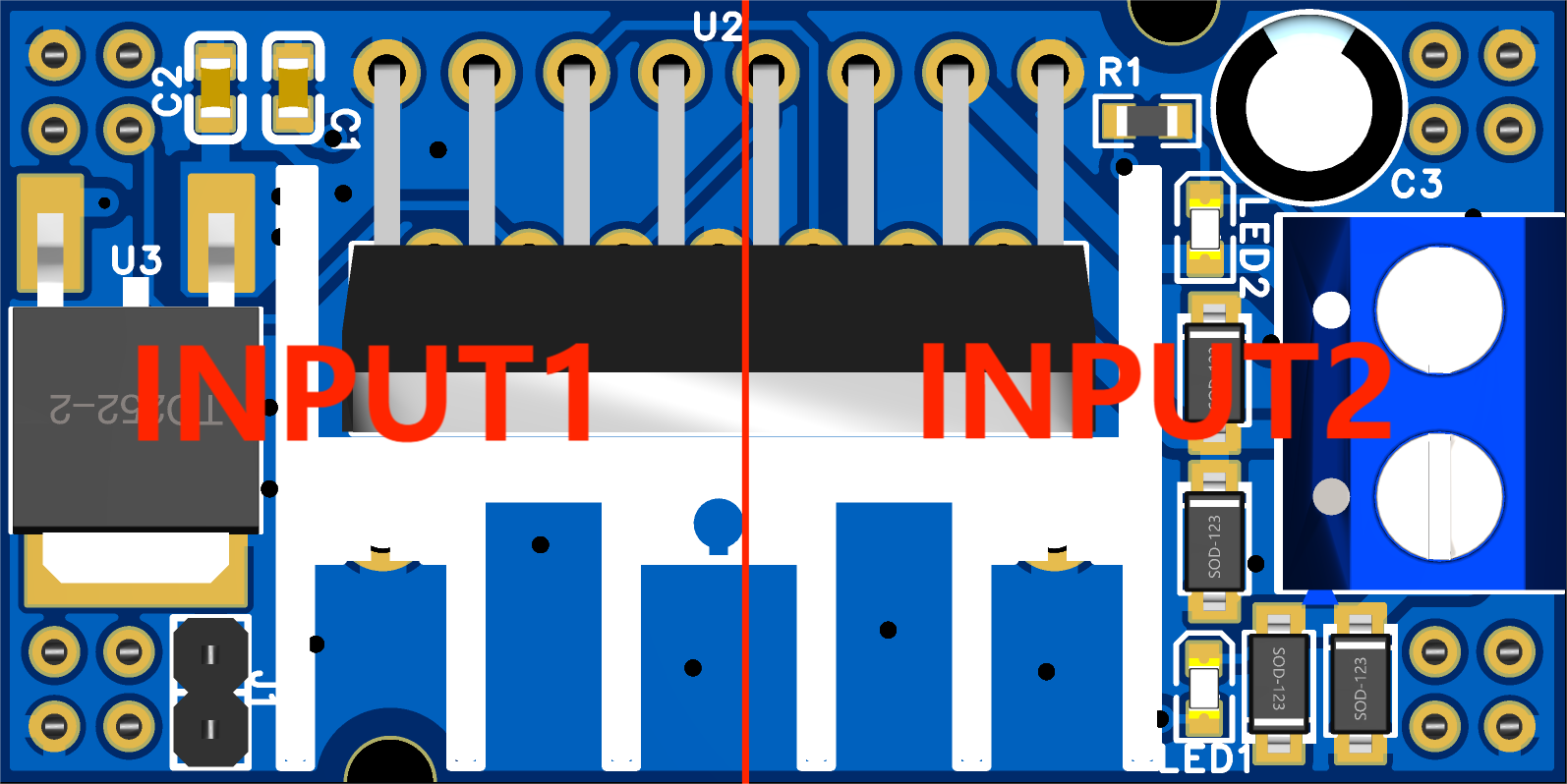

GPIO 位置
