带隔离高速输出模块
- OUT02
概述
本模块采用高速光耦+NPN三极管组成的输出电路，板载隔离电源模块。
使用场景：
(1)直接驱动负载：可以用于驱动信号指示灯、继电器等负载。(2)驱动光耦输入：可用于驱动输入端是光耦输入的类型，如伺服、步进电机驱动器的脉冲、方向等输入信号。
(3)脉冲信号输出：可直接输出脉冲信号，当使用模块内部供电时，可通过跳线帽选择输出3.3V或12V电平；当使用外部供电时，输出脉冲电平由外部VCC决定。
注意：
本模块输出信号反相，即单片机发低电平，输出高电平；单片机发高电平，输出低电平。技术规格
| 参数 | 说明 |
|---|---|
| 底板给模块输入电压（输出使用内部供电时） | VCC1:3.3V;VCC2:12V |
| 底板给模块输入电压（输出使用外部供电时） | VCC1:3.3V;VCC2:悬空 |
| 数字量输出路数 | 1路 |
| 光电隔离 | 有 |
| 三极管功率 | 500mW |
| 集电极电流 | 1A |
| 尺寸 | 21mm*21mm |
| 占用格子位数量 | 1个格子位，1个GPIO |
特点
本模块尺寸小，功能强大，兼容性强。

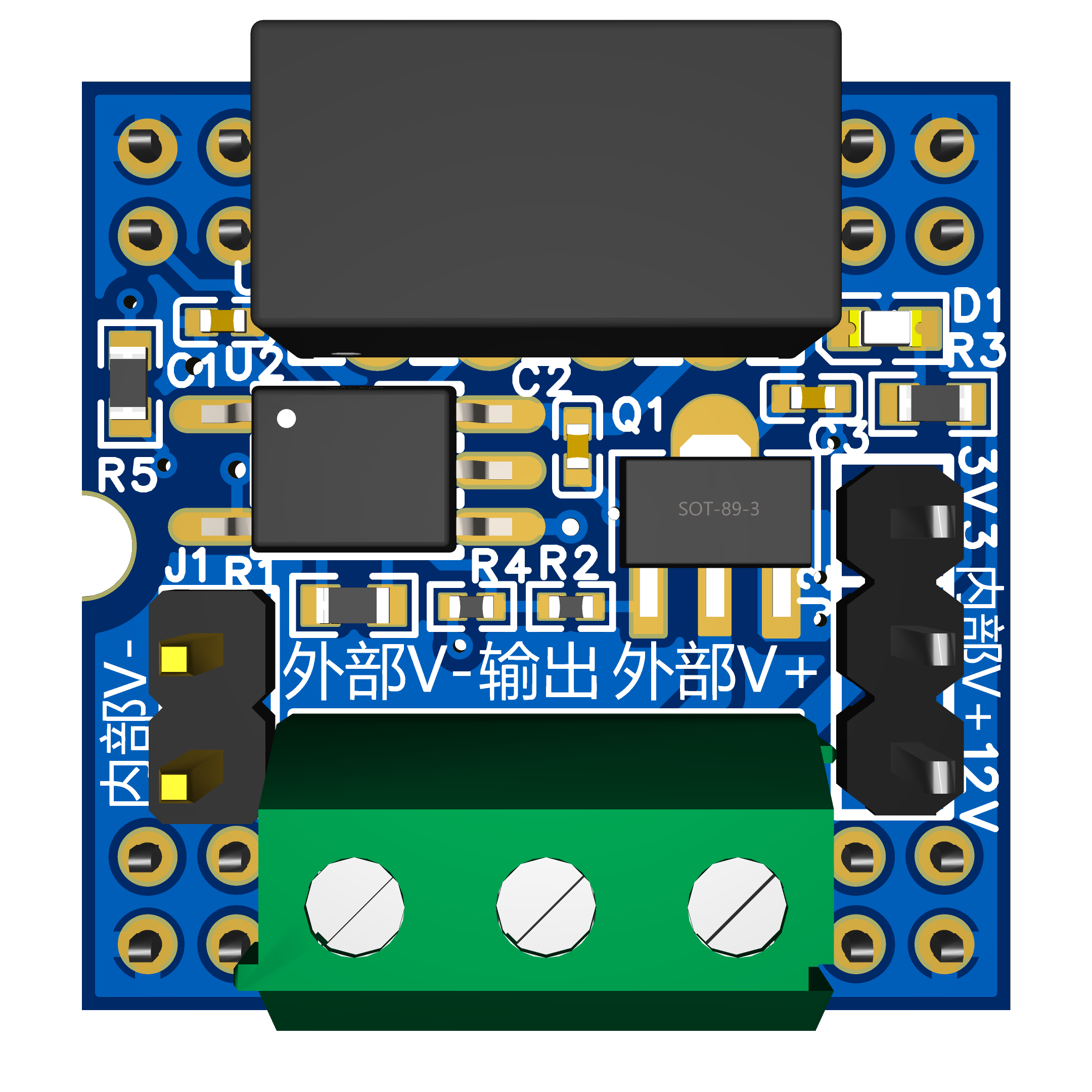

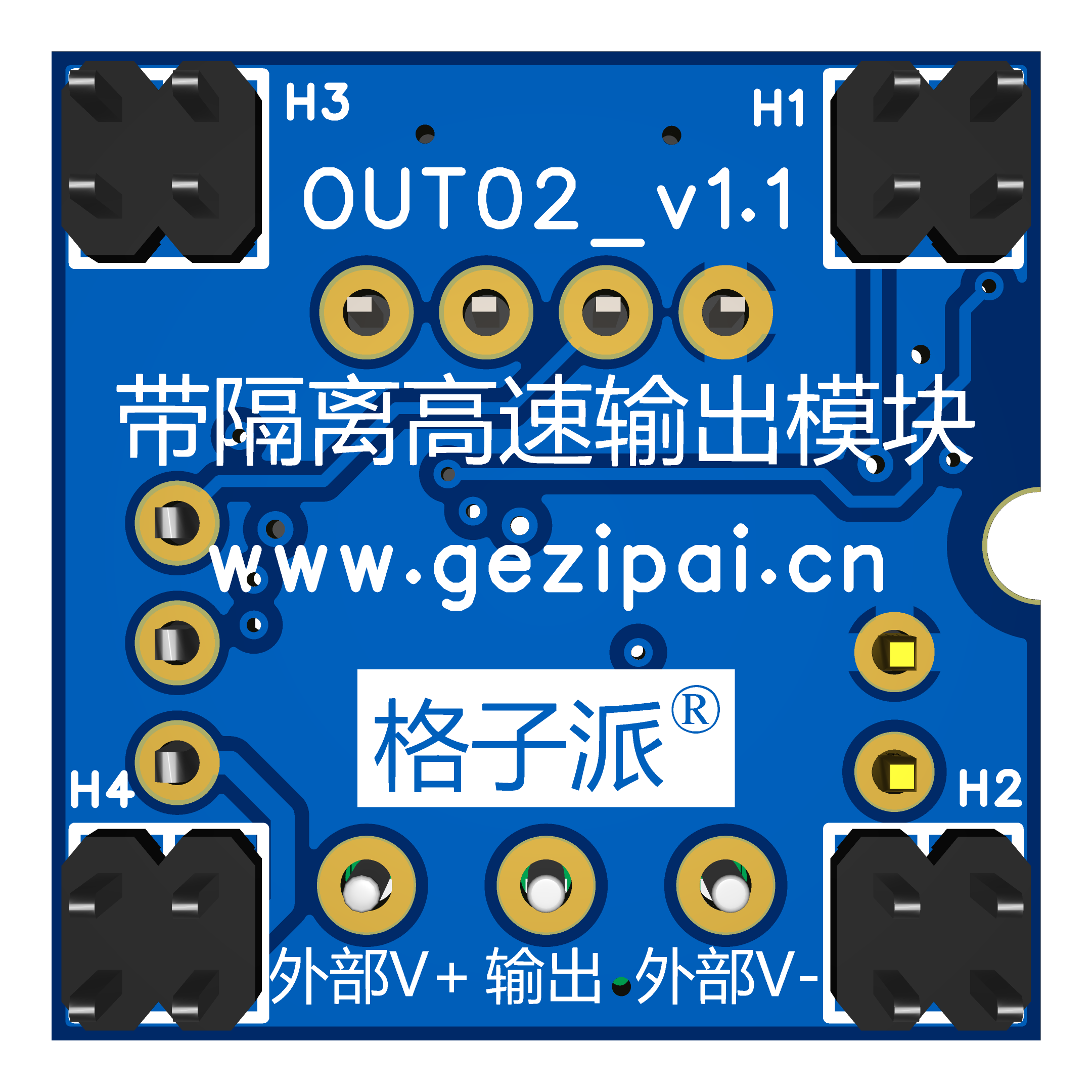

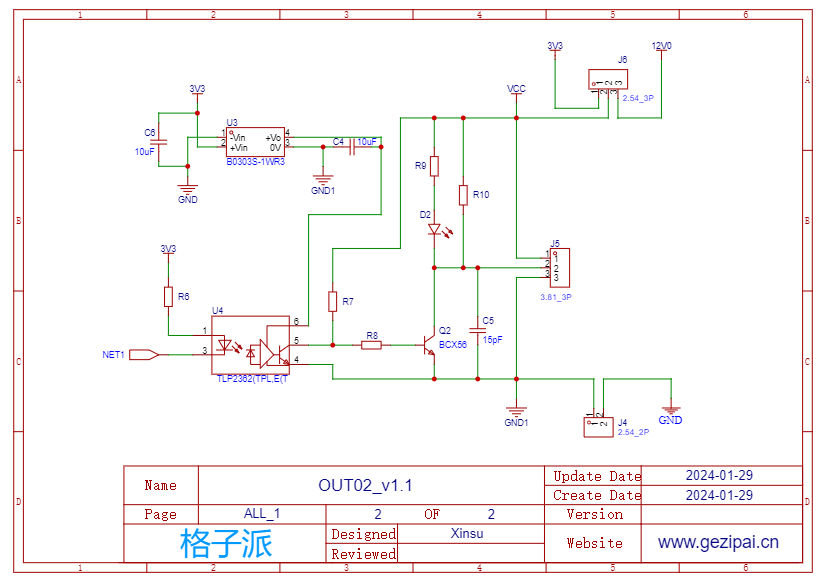

电路图
