电源模块

- PS01

概述

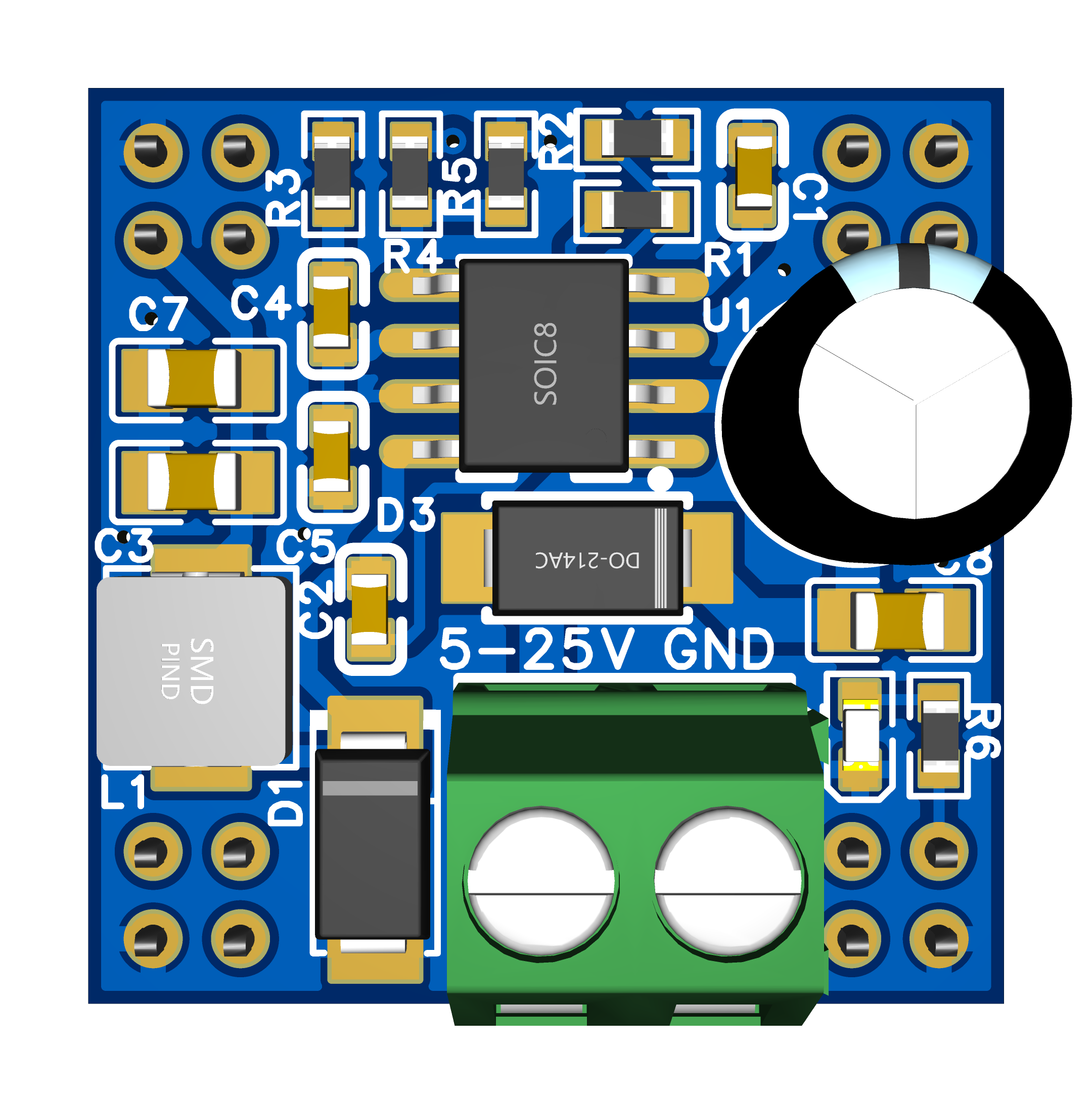

采用TI公司的TPS54331DR电源芯片,输入接口使用3.81mm间距2P接线端子,带防反接电路和3.3V电源指示灯。
本模块为底板提供2组电源，VCC1和VCC2，VCC1是3.3V，VCC2为电源适配器给电源模块的输入电压（12V或24V等）。

技术规格

参数	说明
输入电压	5-25V
输出电压VCC1	3.3V
输出电压VCC2	跟随电源适配器输入电压
最大输出电流	3A
尺寸	21mm*21mm
占用格子位数量	1个格子位，1个GPIO

特点

模块仅占1个格子位,尺寸小巧。
