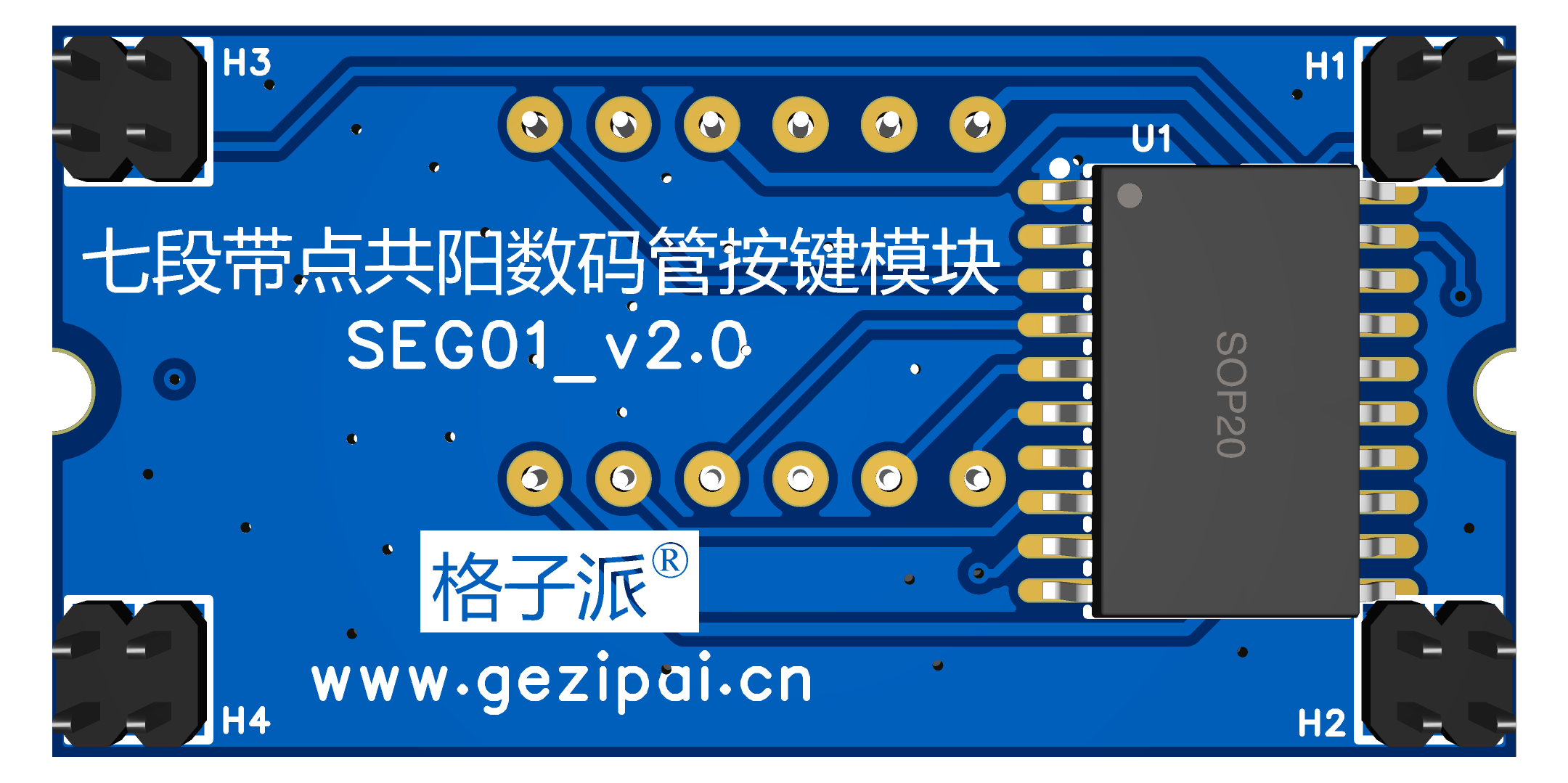

数码管模块

- SEG01

概述

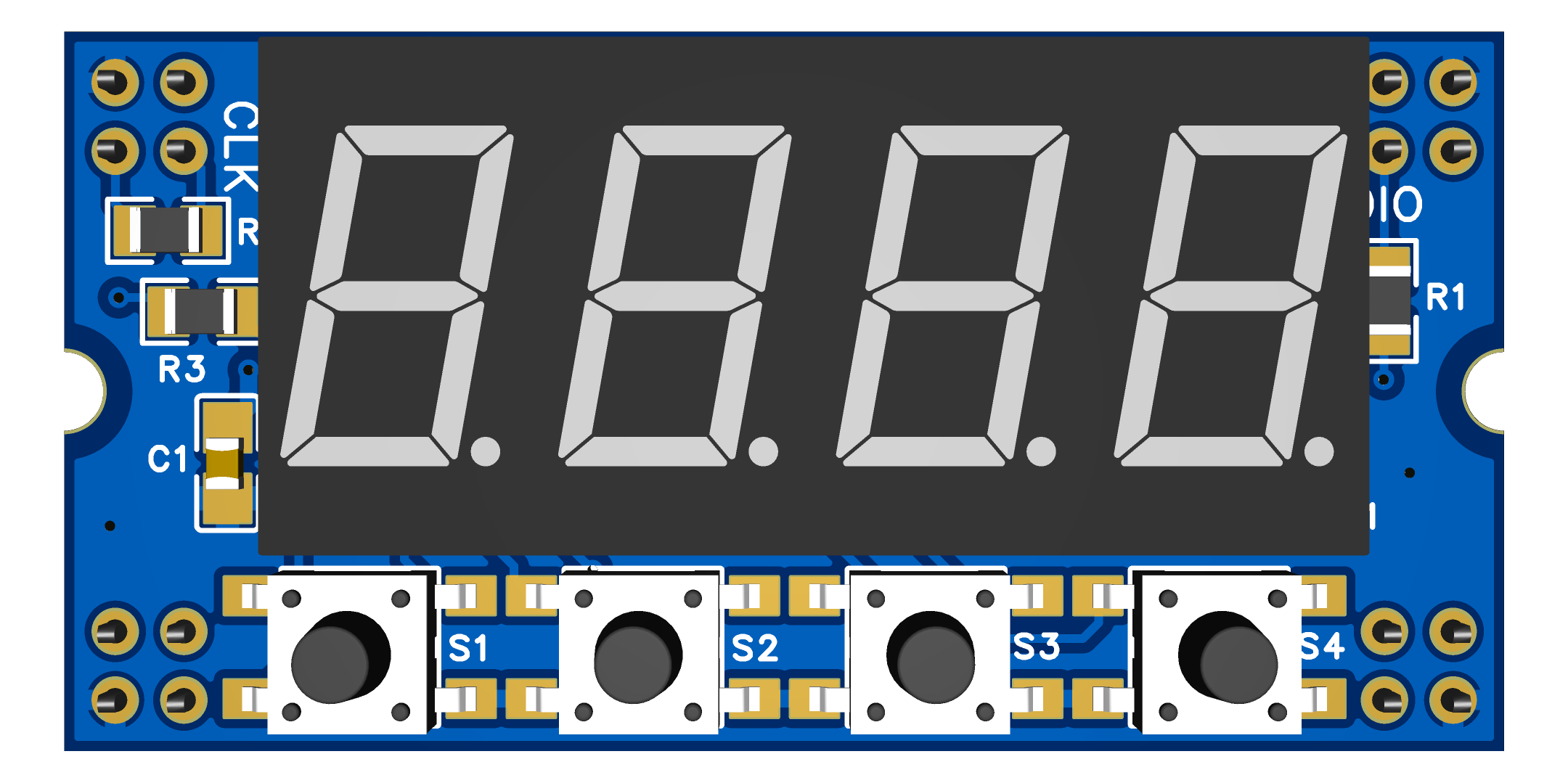

采用TM1637数码管按键驱动芯片,板载1个0.36英寸四位共阳数码管和4个轻触开关。

技术规格

参数	说明
底板给模块输入电压	VCC1:3.3V;VCC2:悬空
数码管规格	4位共阳,7段带点
轻触开关规格	长4.5mm 宽4.5mm 高5mm
轻触开关数量	4个
驱动方式	两线串行接口(CLK,DIO)
尺寸	42mm*21mm
占用格子位数量	2个格子位，2个GPIO

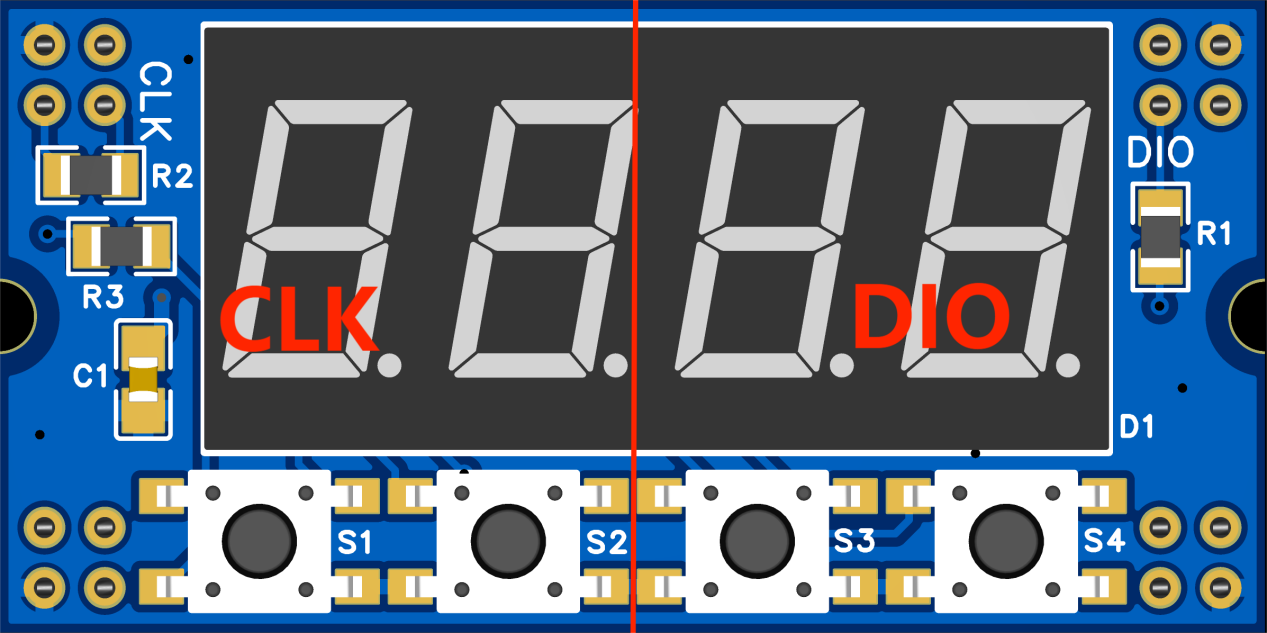

GPIO 位置
