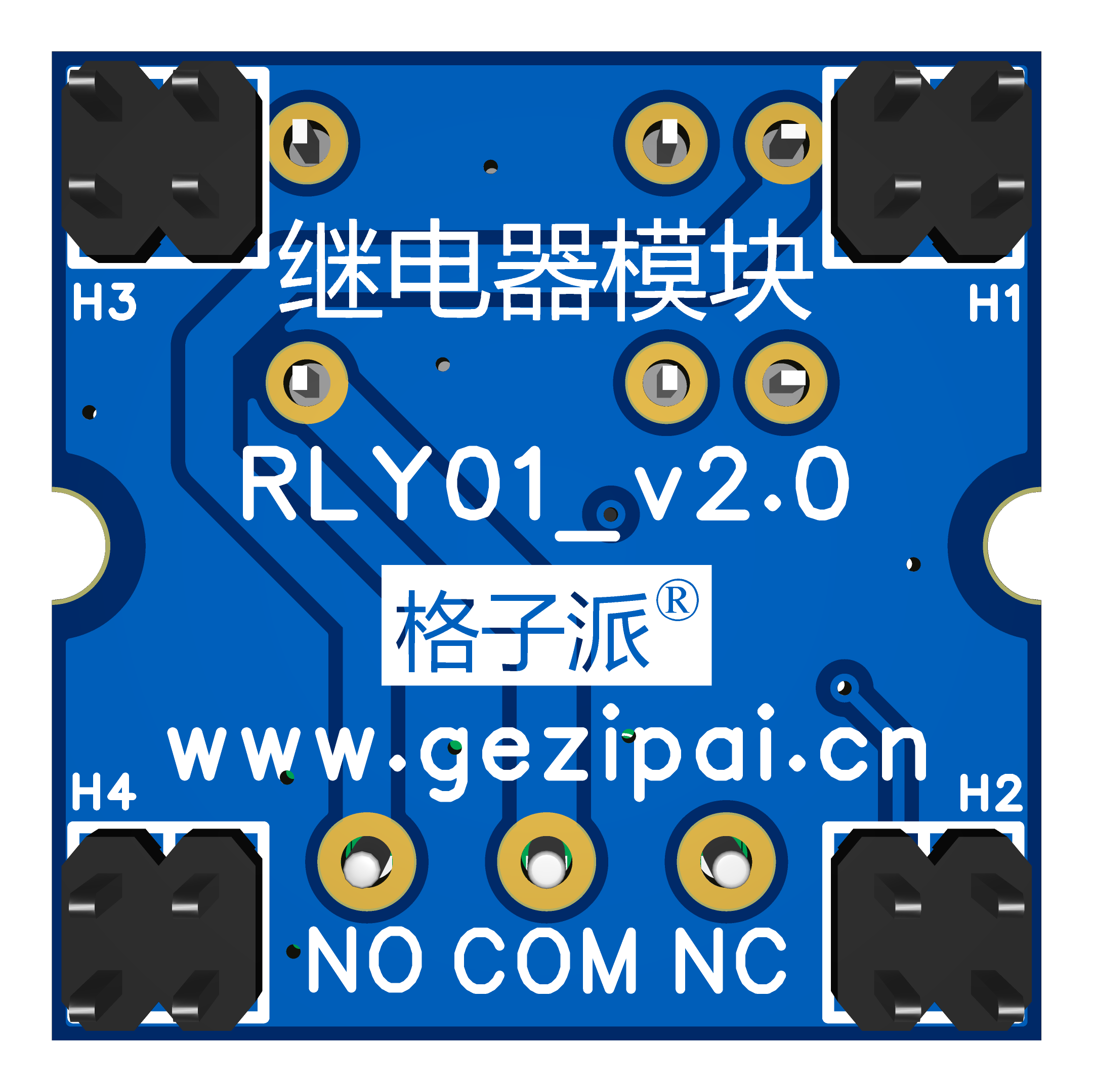

继电器模块

- RLY01

概述

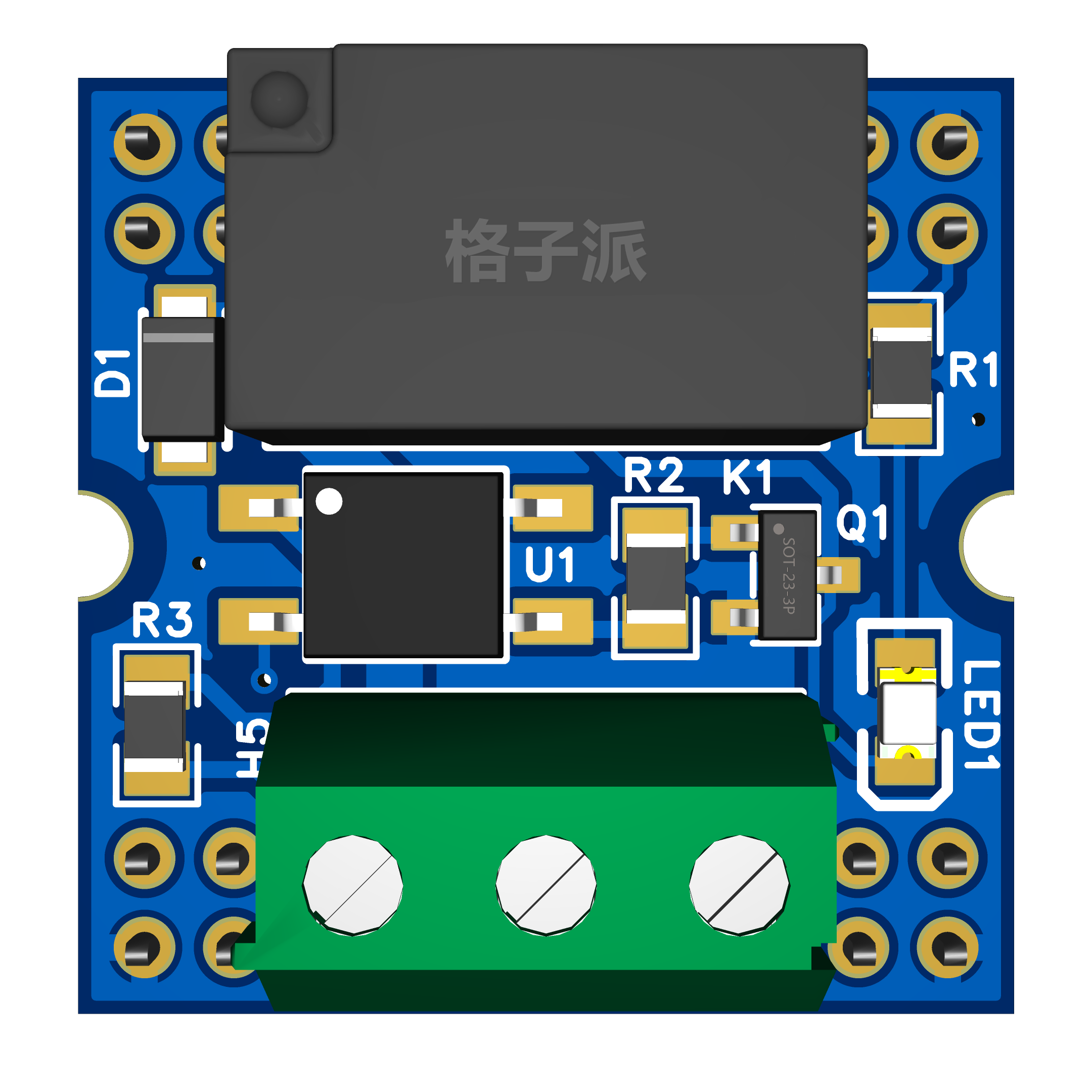

采用宏发HFD23/12V单刀双掷继电器，板载光耦隔离。
使用时需外接DC12V电源适配器给底板上的电源模块供电使用。

注意

需电源模块（PS01、PS02等）配合使用，使用时需外接DC12V电源适配器给底板上的电源模块供电。

技术规格

参数	说明
底板给模块输入电压	VCC1:3.3V;VCC2:12V
触点负载（阻性）	1A@30VDC;500mA@125VAC
触点形式	单刀双掷
最大切换电压	125VAC/60VDC
最大切换电流	2A
单片机触发方式	低电平触发
尺寸	21mm*21mm
占用格子位数量	1个格子位，1个GPIO

特点

模块仅占1个格子位,尺寸小巧,有常开常闭和公共端,带有触发指示灯。
