ADC模块

- ADC02

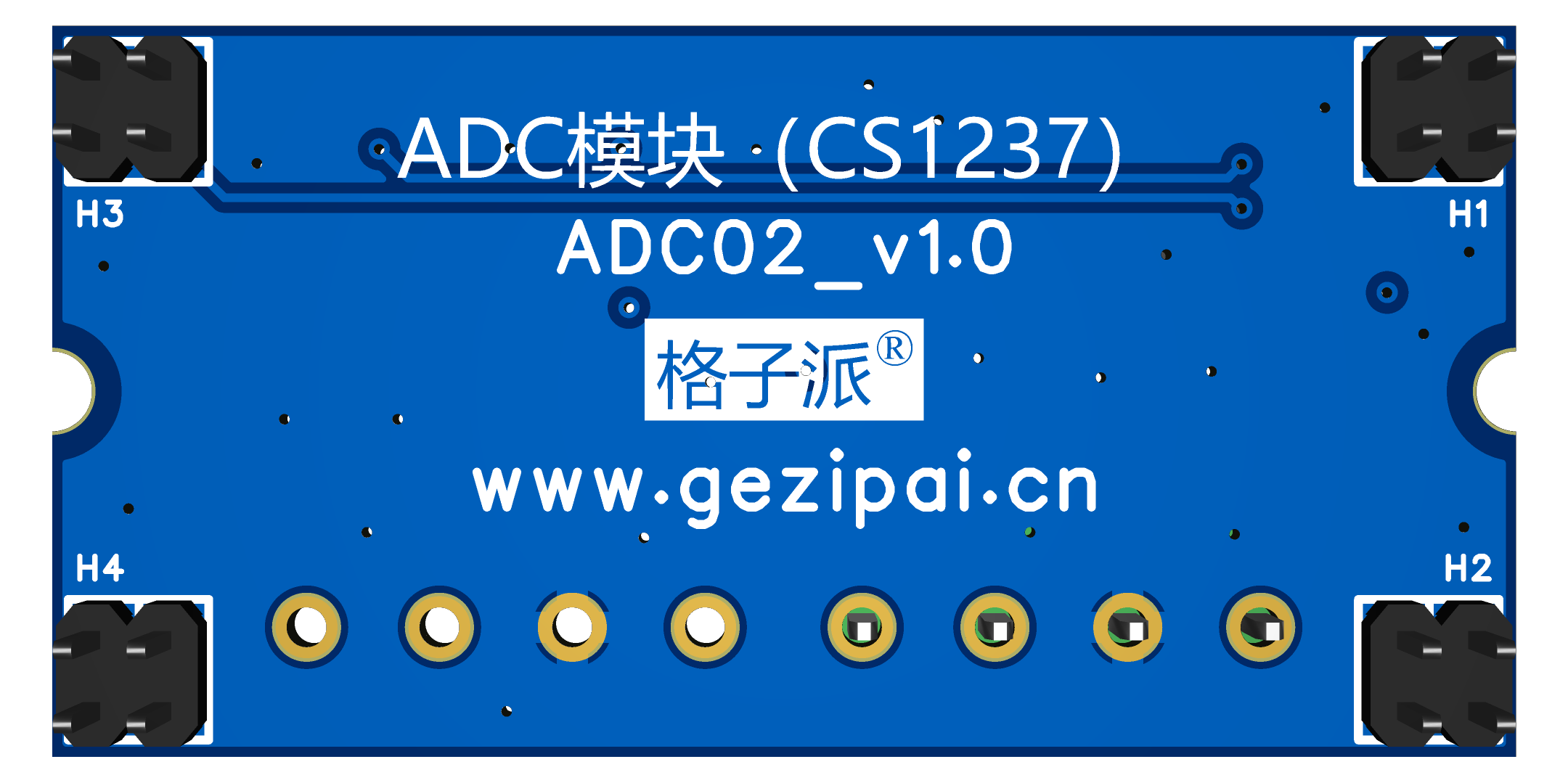

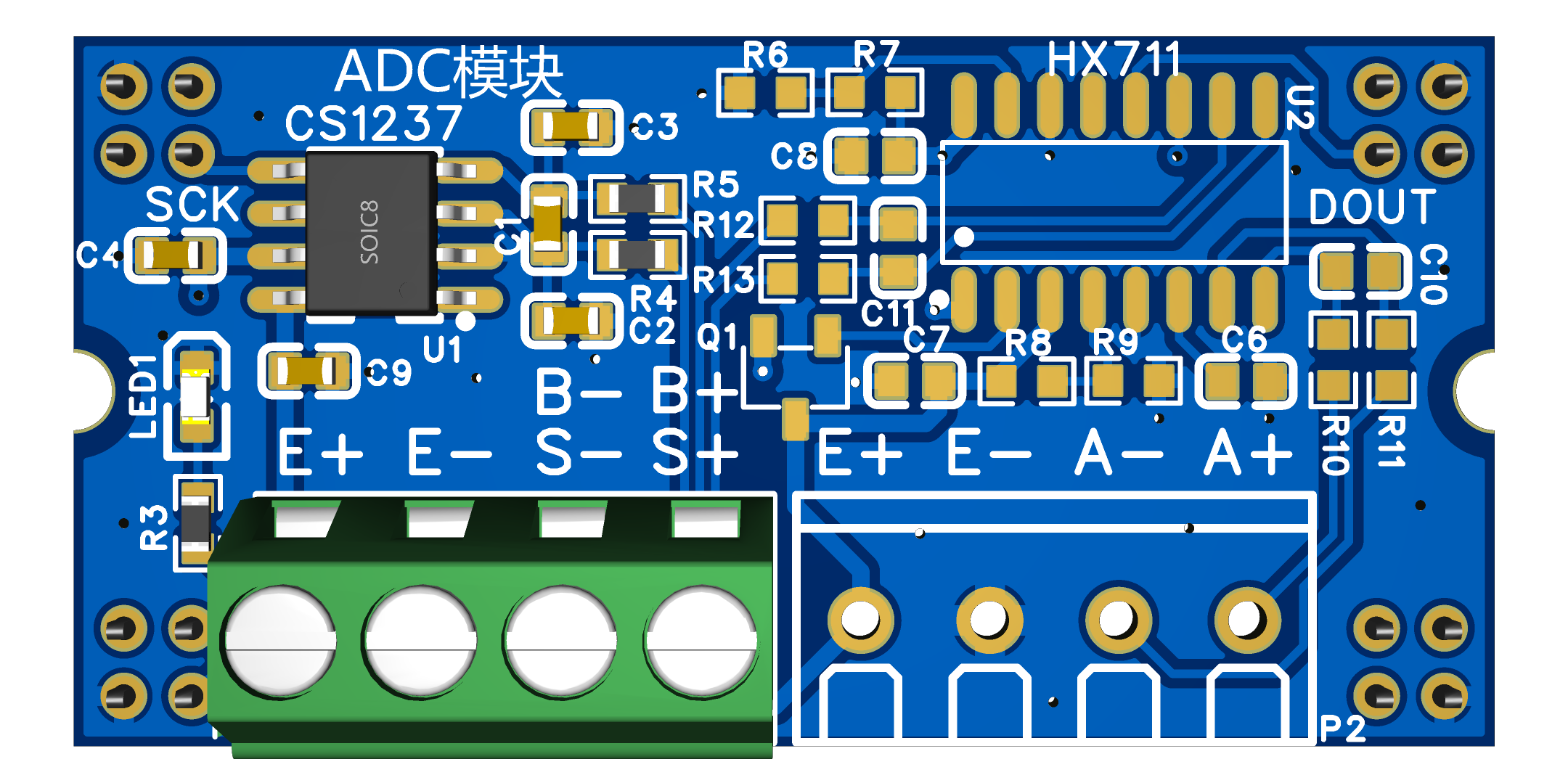

概述

本模块是模数转换模块，采用CS1237芯片，是一款24位的AD转换芯片，内置温度传感器。

技术规格

参数	说明
输入信号	1路差分输入
数据输出速率	可选10Hz、40Hz、640Hz、1.28kHz，默认 为 10Hz
驱动方式	2线SPI（SCLK、DOUT）
尺寸	42mm*21mm
占用格子位数量	2个格子位，2个GPIO

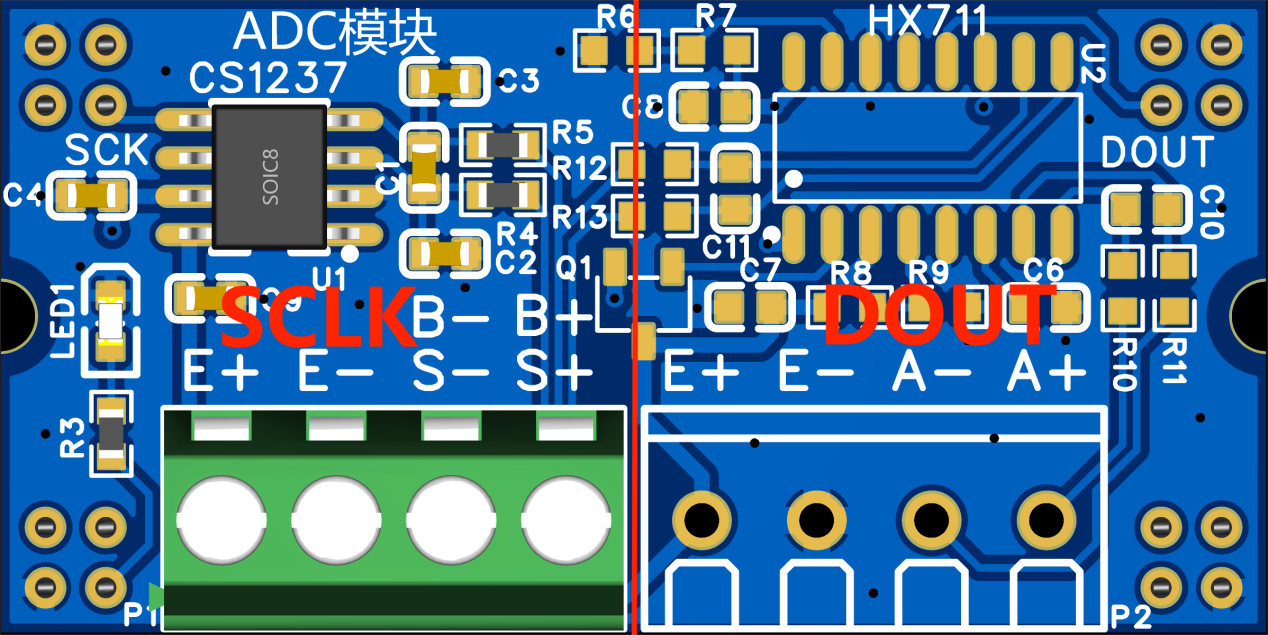

GPIO位置图

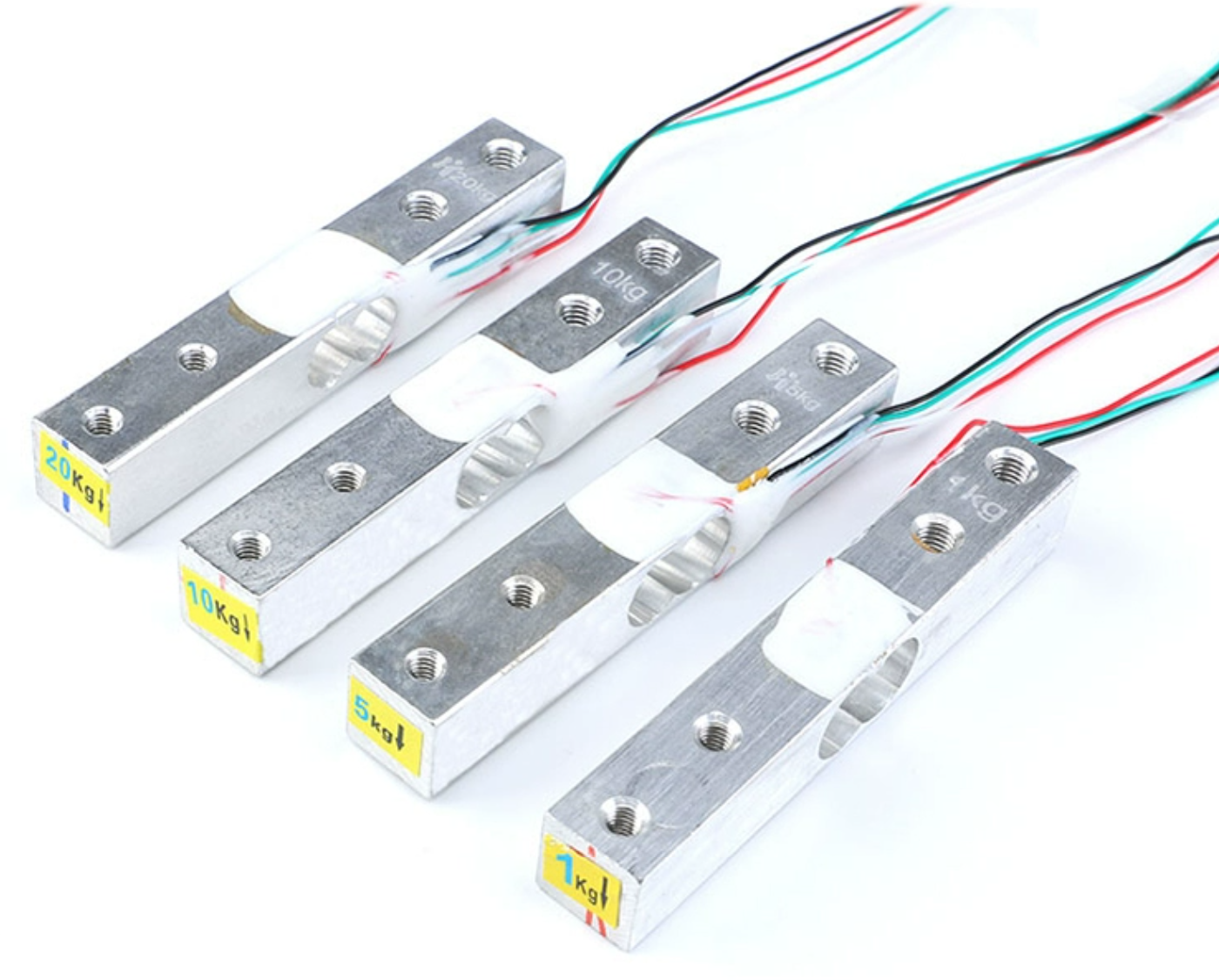

称重传感器连接方法

• 红线（电源）---E+
• 黑线（地）---E-
• 绿线（信号正）---S+
• 白线（信号负）---S-
