核心板
- STM01
STM32F103C8T6核心板自带CH343C芯片,可使用TYPE-C接口直接进行串口调试和程序下载,也可使用板载SW接口下载程序。模块插入底板时占用4个核心板格子位。
技术规格
| 参数 | 说明 |
|---|
| 微控制器 | STM32F103C8T6 LQFP48 |
| 输入电压 | TYPE-C:5V 排针:3.3V |
| 最大主频 | 72MHz |
| FLASH | 64KB |
| SRAM | 20KB |
| PRAM | 0/2/8 PSRAM |
| GPIO | Up to 32 |
| UART | 2 |
| SPI | 1 |
| I2C | 1 |
| USB | 1 |
| CAN | 1 |
| ADC | 12位 |
| 长度 | 42mm |
| 宽度 | 42mm |

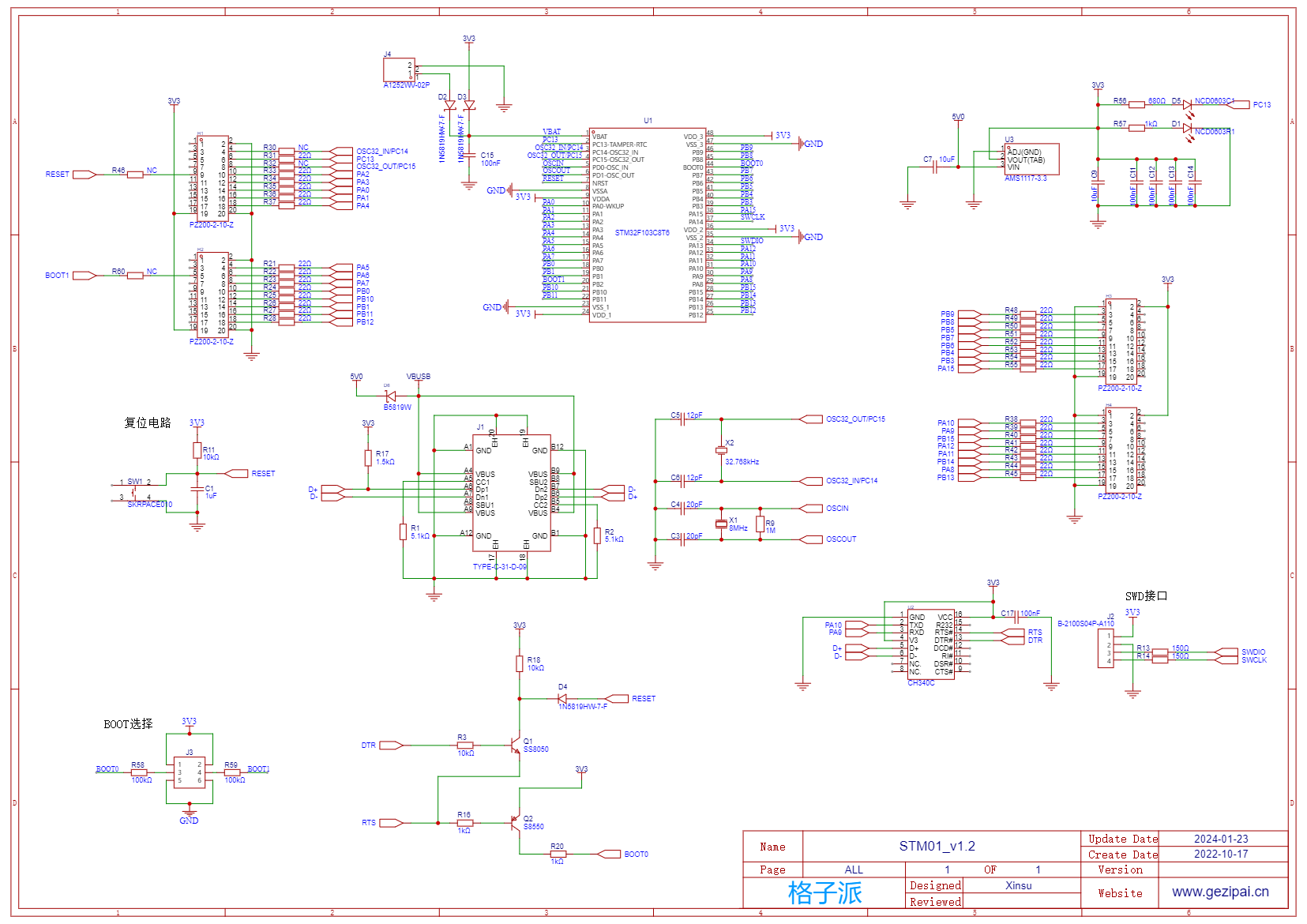

原理图
点击下载
