底板

- GZ03

概述

底板为核心板和功能模块的转接板，核心板的GPIO通过底板和每个功能模块相连，功能模块中的电源模块通过底板为所有模块供电。
GZ03包含64个格子，其中4个（A1、B1、A2、B2）为核心板格子位，其余60个为功能模块格子位。每个功能模块格子位仅对应1个GPIO。

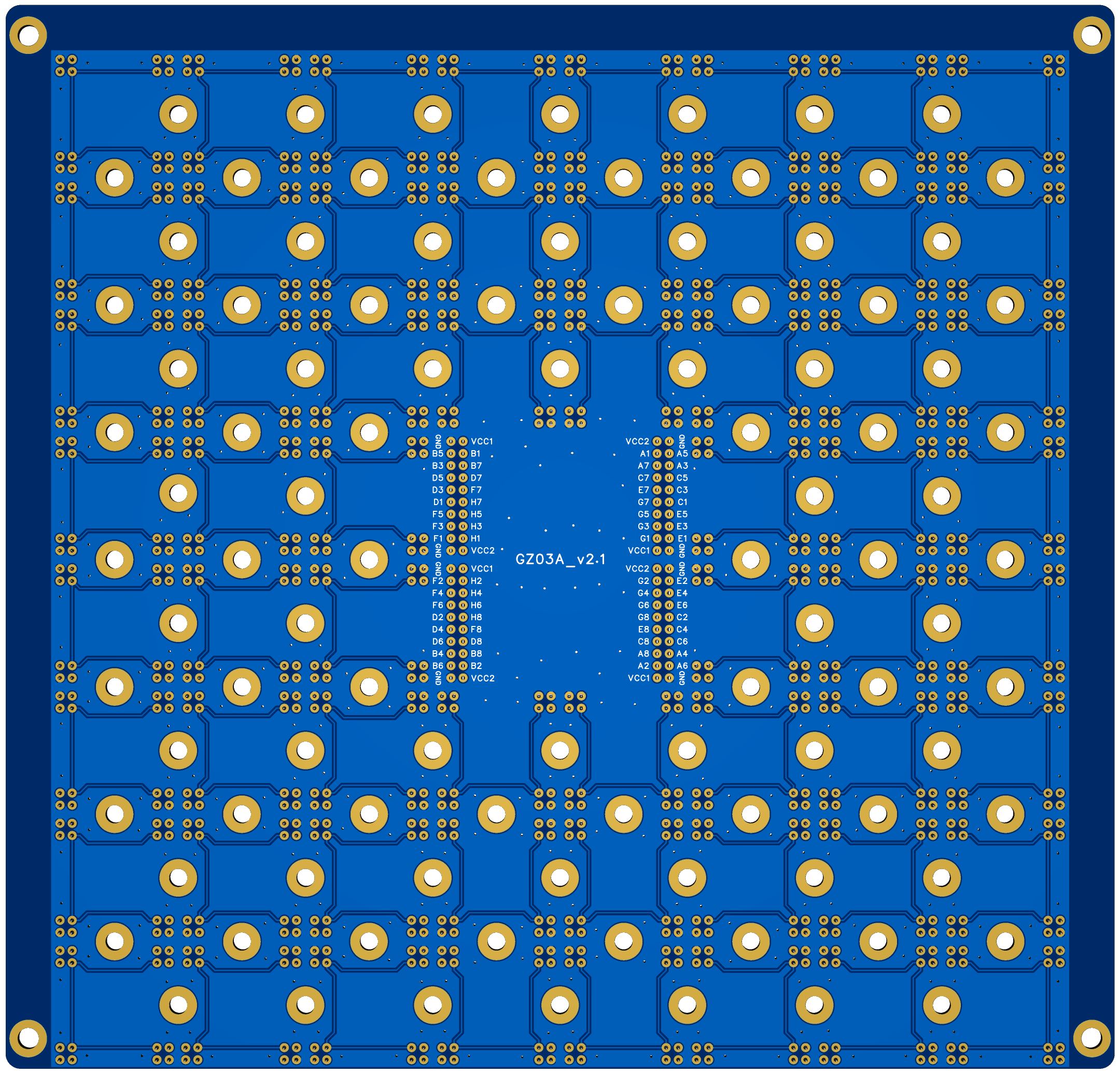

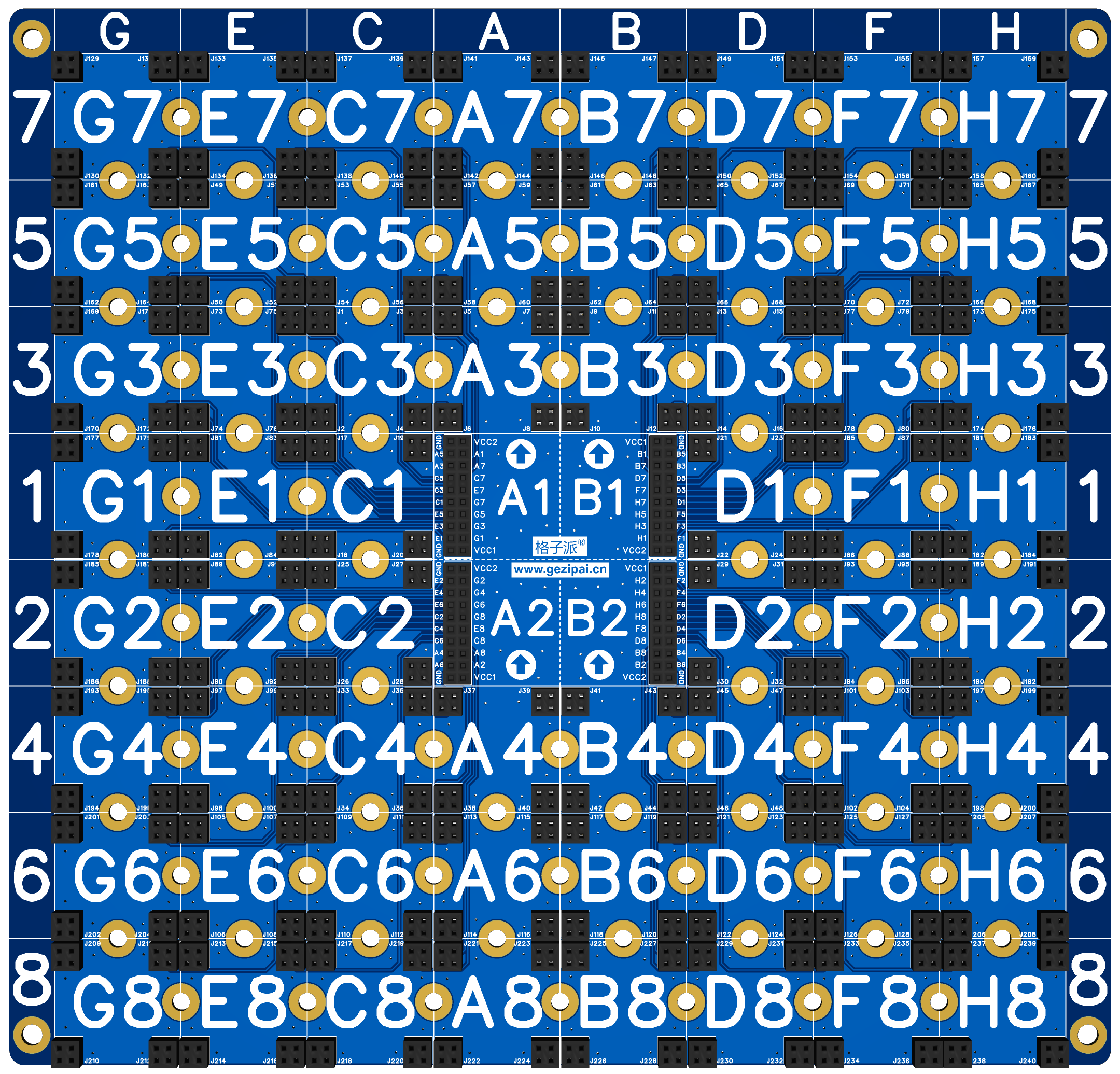

核心板的每个GPIO所对应的格子位在底板上有对应丝印标注。
请参考使用指导来使用。

技术规格

参数	说明
VCC1	3.3V
VCC2	随电源适配器输入电压
最大可连GPIO数量	60
尺寸	183mm*175.5mm

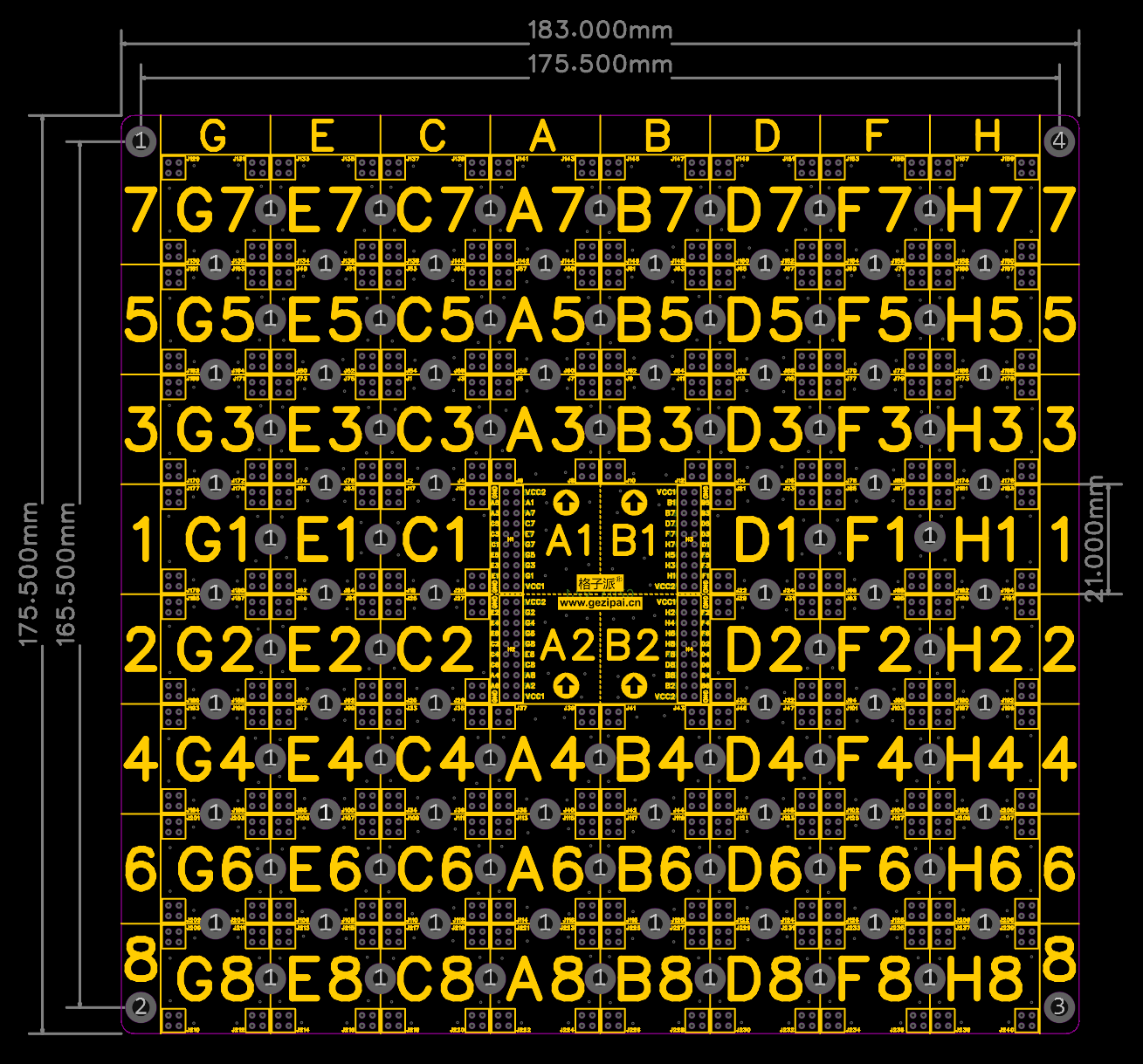

尺寸

特点

板上只有插座等被动器件，不易损坏。
功能模块可插入底板上的任意功能模块格子位，不分方向。
格子位多，可接入多种尺寸的功能模块，比如2*2的，L型的等尺寸较大的。
